Augen im Kanal und Finger an der Maus

Wie Sie den vollen Durchblick zu Ihren Regenentlastungseinrichtungen haben

Regenbecken wie RÜBs sind heute dank innovativer Technologien keine Black Boxes mehr, sondern können und müssen präzise überwacht und gesteuert werden. Das Ziel: die Anzahl und negativen Folgen von Entlastungsereignissen so gering wie möglich zu halten.

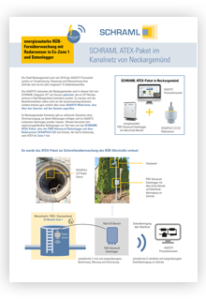

Grundlage ist die messtechnische Erfassung und Überwachung der Sonderbauwerke im Kanal. Hier bietet SCHRAML volle Konnektivität über den Einsatz von SCHRAML Fernwirkstationen und LTE-Routern, über energieautarke Datenlogger FWDA bis zur Einbindung von Portal-/Webdaten über Schnittstellen und APIs. Im AQASYS Leitsystem werden primär Höhenstandsmessungen und ergänzend auch Durchflussmessungen erfasst und in grafischen Ganglinien und Berichten für eine treffsichere Analyse abgebildet.

Perfekte Analyse dank Verknüpfung von Prozesswerten mit Echtbildern

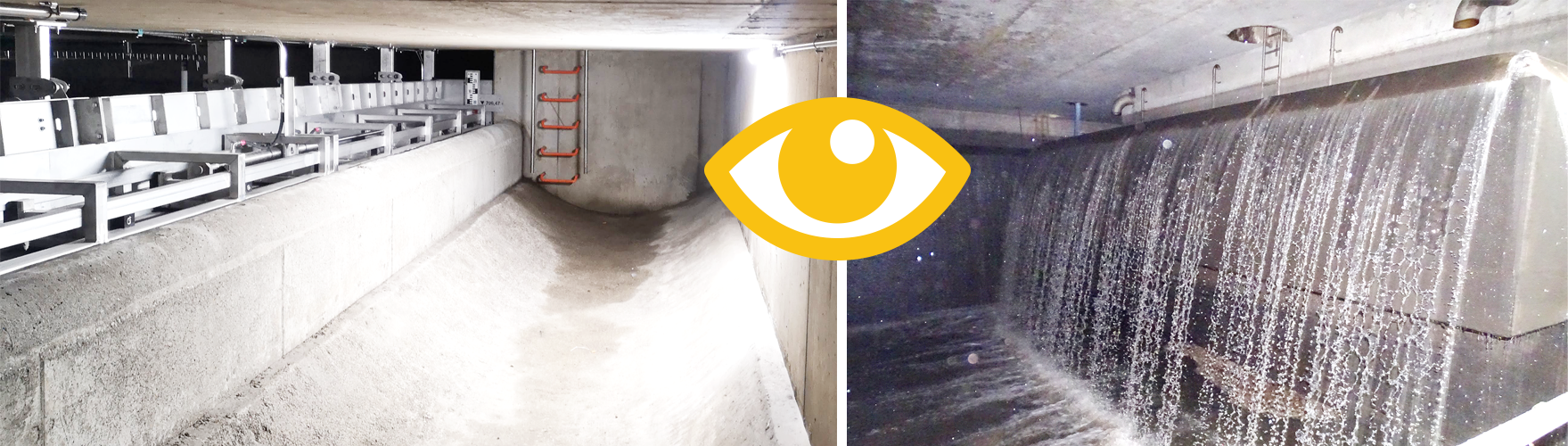

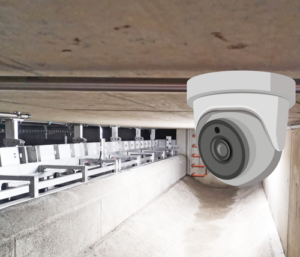

Als wären Sie vor Ort dabei: In wichtigen RÜBs oder Anlagenteilen können Sie noch einen Schritt weitergehen und Ex-geschützte Webcams verbauen, die z.B. das Geschehen im Überfallgerinne aufzeichnen.

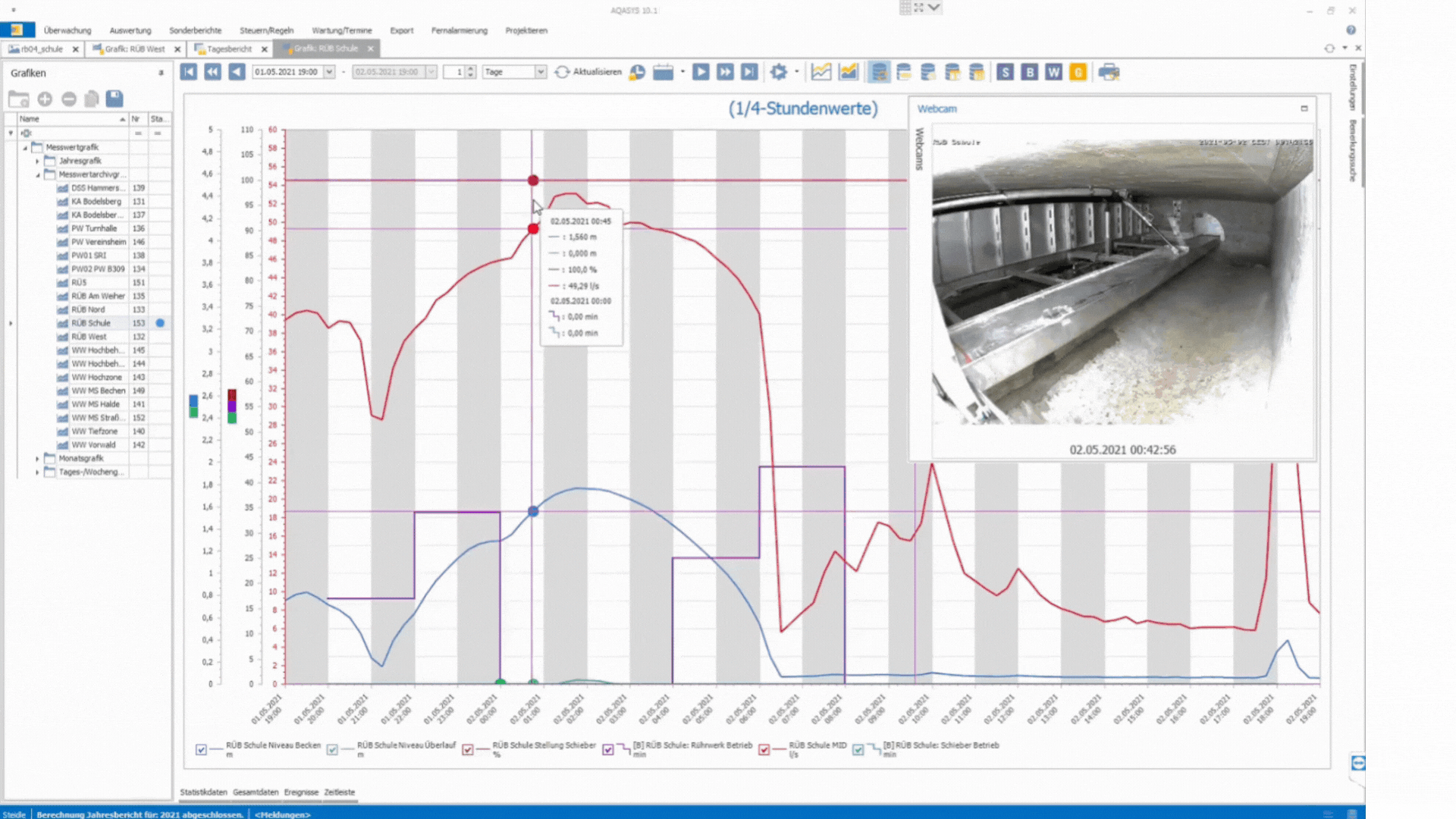

Die aufgezeichneten Bilder können nicht nur im Livestream angeschaut werden (z.B. im AQASYS Dashboard und im Prozessbild), sondern werden im AQASYS Webcam- Bildarchiv gespeichert und können zeitpunktbezogen in den Ganglinien und Prozessbildern angezeigt werden.

­Im Normalbetrieb, ohne größere Veränderungen im RÜB, machen die Webcams zum Beispiel einmal täglich ein Bild, das in AQASYS gespeichert wird. Sobald aber ein gewisser Höhenstand bzw. ein Regenentlastungs-Ereignis stattfindet, kann die Station/SPS die Webcam triggern, so dass engmaschig Kameraaufnahmen z.B. alle 20 Sekunden aufgezeichnet werden. So wird das gesamte RÜB-Ereignis in hoher Frequenz bildtechnisch erfasst. Durch das Einbinden und Anzeigen der Bilder in einer AQASYS Ganglinie kann im Nachhinein das gesamte Einstau- und Überflussverhalten nachvollzogen werden - als wäre man vor Ort dabei gewesen. Beim Abfahren der Ganglinie werden die Bilder zeitpunktgenau eingeblendet. Der Bediener sieht so quasi wie in einem Video oder "Daumenkino", was genau geschehen ist.  ­

Gleiches funktioniert auch durch das Einbinden der Webcam-Bilder in ein Prozessbild. Nutzt man dann im Prozessbild die Zeitraffer-Funktion, sieht man auch hier die entsprechende Echtbild-Serie ablaufen.

Alle wichtigen RÜB Daten mit wenigen Mausklicks

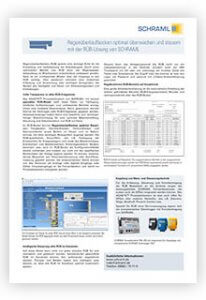

Neben der Visualisierung über Webcams stehen Ihnen als Kanalnetzbetreiber umfangreiche RÜB Auswertungen zur Verfügung, die Ihnen die AQASYS Ganglinien und das Modul RÜB Ereignis-Protokollierung liefern:

  • Ereignis-Beginn und Ende können so per Höhenstand und Grenzwertlinie optisch und mit genauen Werten unterlegt nachvollzogen werden.

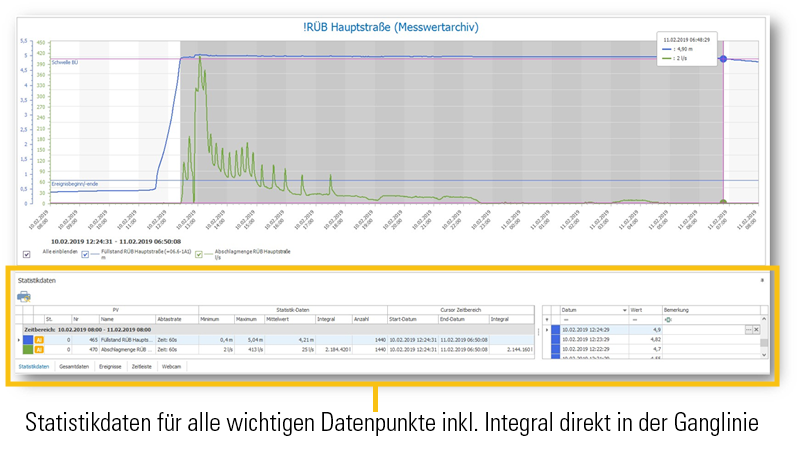

  • Alle wichtigen Statistikdaten wie Min-/Max- und Mittelwerte werden direkt unter der Ganglinie eingeblendet – inklusive Integral zur Ab- und Überlaufmenge

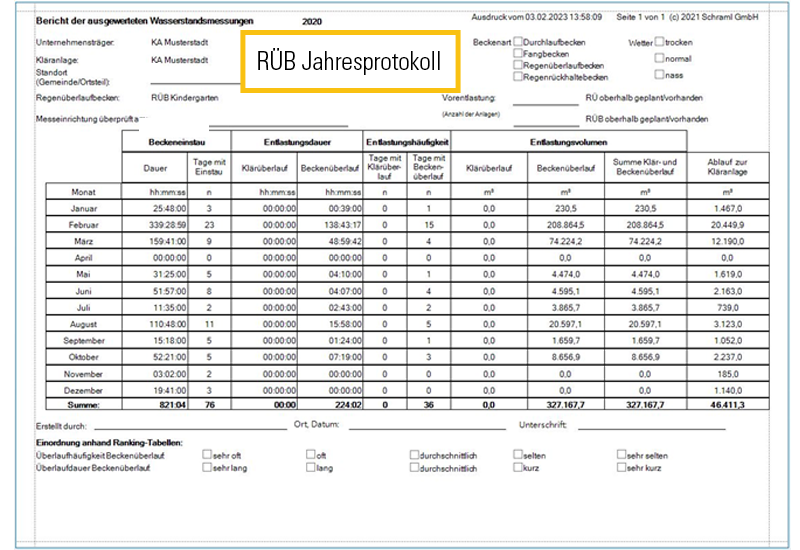

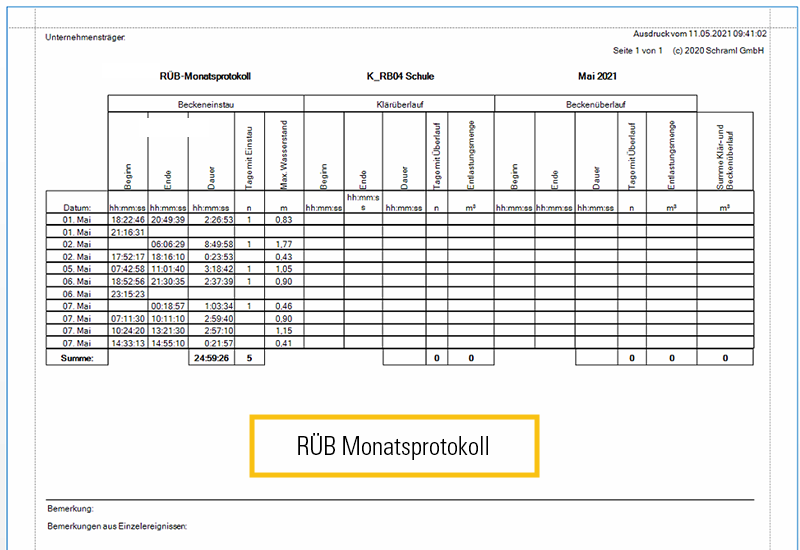

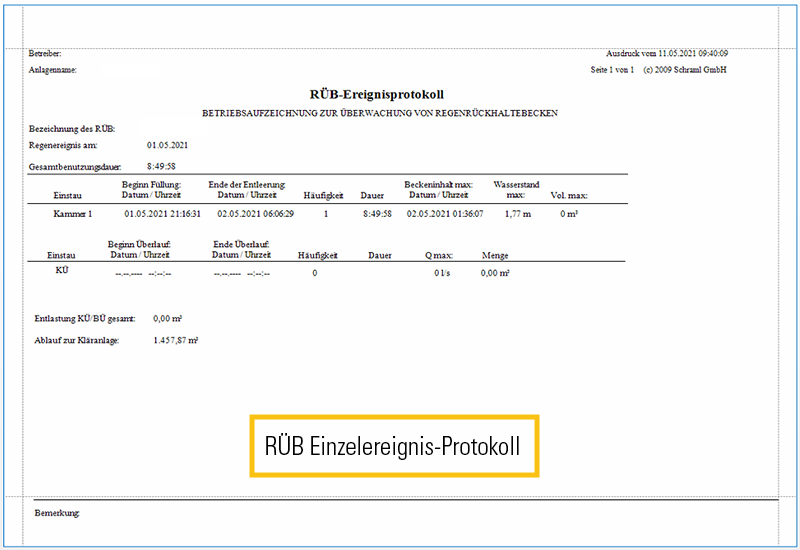

  • In der RÜB Ereignisprotokollierung finden sich alle wichtigen Daten pro Einzelereignis und übersichtlich dargestellt pro Monat und Jahr - diese Protokolle sind eine weitere, wichtige Informationsquelle. Gleichzeitig lassen sich damit per Mausklick normkonforme RÜB Protokolle für die Berichterstattung an die Behörden erzeugen und weiter exportieren (Stichworte RÜB DABay in Bayern und RÜB DWA Betrieb in Baden-Württemberg).
