AQASYS Prozessleitsystem

AQASYS Prozessleit-system

Smartes Arbeiten mit innovativer Prozessleittechnik

Digitalisierung und Automatisierung bieten in der Umwelt- und Wasserwirtschaft neue Möglichkeiten, um Prozesse und Ressourcen besser managen zu können – insbesondere, wenn das richtige digitale „Werkzeug“ dazu im Einsatz ist.

AQASYS ist genau dieses Werkzeug, mit dem Sie alles im Griff haben. AQASYS ist die Plattform, die alle Daten in einem System vereint, strukturiert und analysiert. Es gibt Ihnen hochfunktional und zugleich komfortabel die Kontrolle über all Ihre Werte, Prozesse und Ressourcen.

Heben Sie mit AQASYS die Potenziale der Digitalisierung – sicher, zuverlässig und wirklich intelligent!

Ein Leitsystem für alle Aufgaben

Das Wichtigste am Anfang: AQASYS ist Ihre Komplettlösung, die alles in einem System beinhaltet, was Sie brauchen:

Also: Keine Schnittstellenprobleme, dafür mit SCHRAML ein einziges, seit vielen Jahrzehnten bewährtes und spezialisiertes Software-Unternehmen.

Und: Sie können AQASYS für jede Anlagengröße verwenden, ob für einzelne Messstellen, zentrale Anlagen oder ein weit verteiltes Fernwirk- und Überwachungssystem – AQASYS ist immer die flexible und smarte Wahl für Sie.

Laden Sie sich die App herunter!

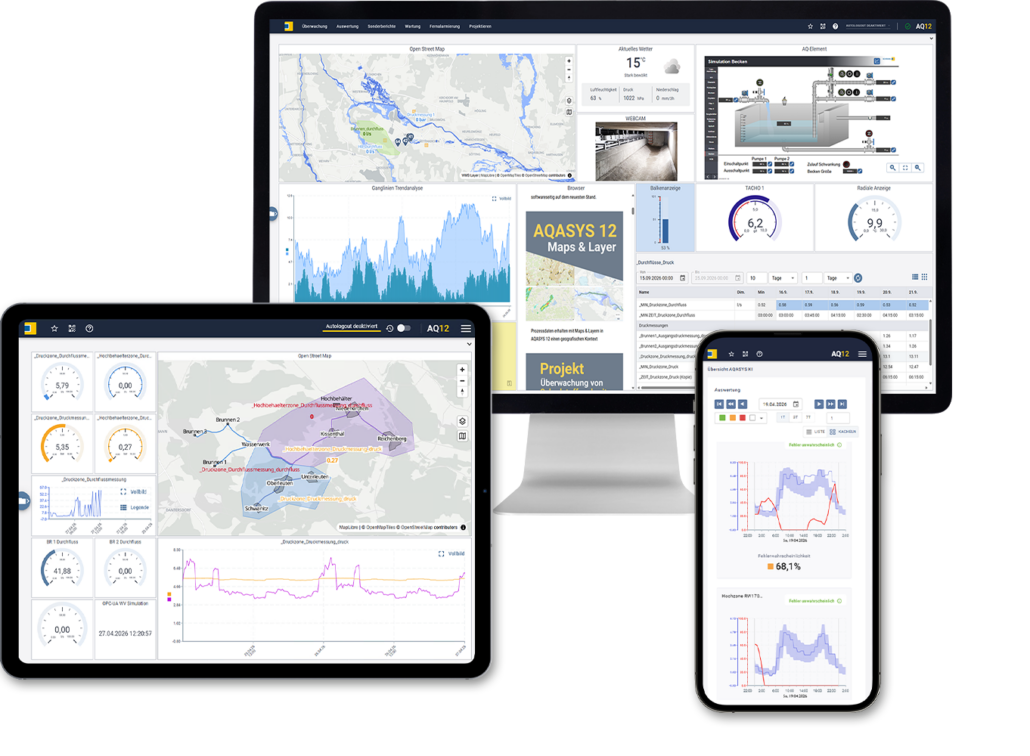

Arbeiten, wie Sie es wollen!

Wer heute seinen Job gut machen will, braucht die richtigen Werkzeuge dafür. Bei AQASYS heißt das, dass wir Sie mit einem System ausstatten, mit dem Sie die haben, wie Sie darauf zugreifen möchten: Über den Desktop-Arbeitsplatz direkt auf Ihrer Anlage, über mobile Endgeräte wie Tablets und Smartphones oder über HMI Panel.

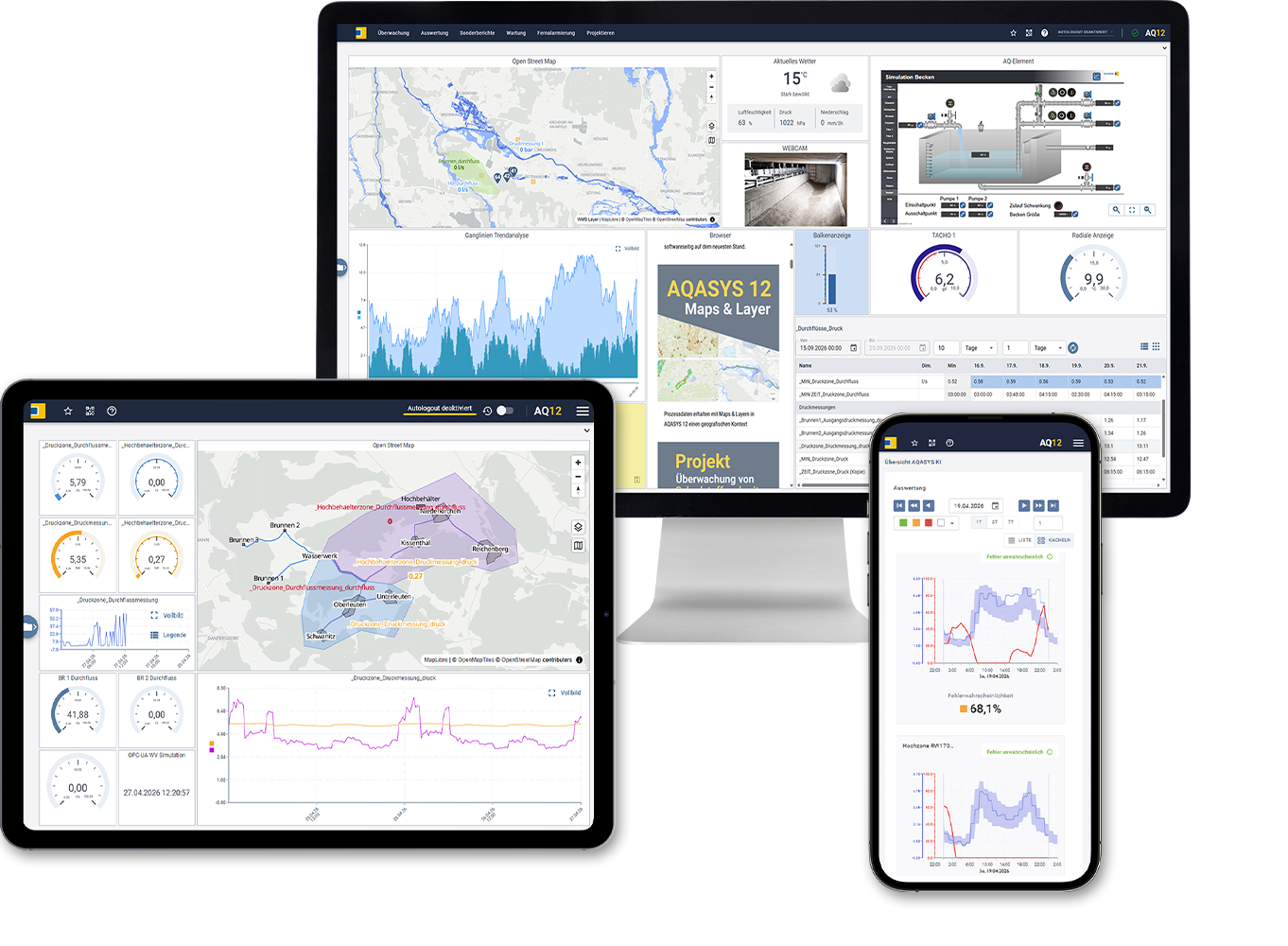

Wichtig: Überall nutzen Sie die gleichen Bedienelemente und eine 1:1 durchgängige Visualisierung, ohne sich umgewöhnen zu müssen. AQASYS gibt es für den Desktop-PC, als Webclient für den Zugriff über jeden modernen Internet-Browser, als mobile App und für HMI Panels. Ganz wie Sie es sich wünschen!

Jedem AQASYS User stehen lizenzrechtlich direkt 3 Bedienvarianten von AQASYS zur Verfügung, die (zeitgleich) genutzt werden können: AQASYS (1) auf dem Desktop-PC, (2) im Webclient und (3) in der AQASYS App (iOS/Android) .

Mehr zu Named User können Sie in unserem Blog lesen.

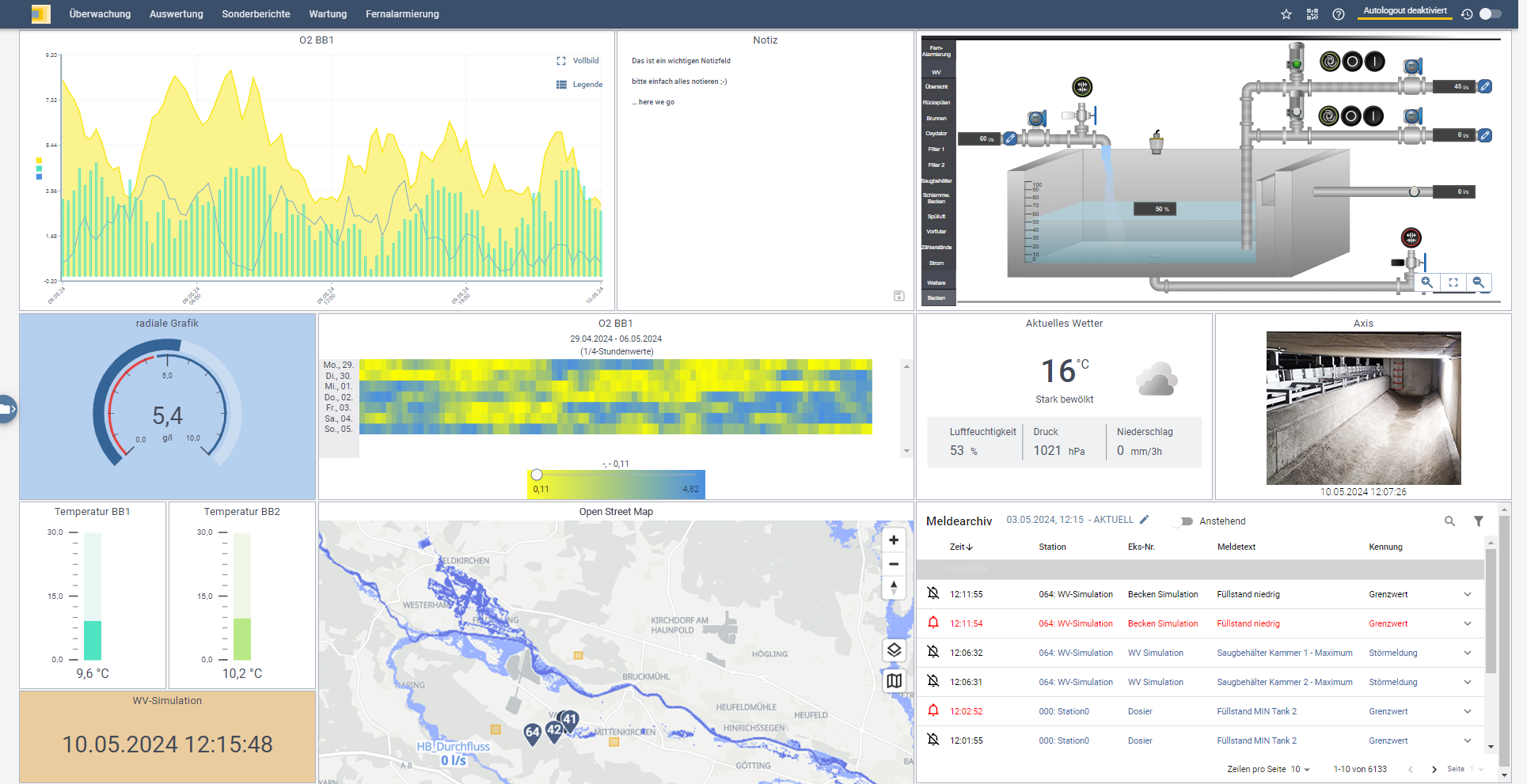

Das Dashboard – alles unter Kontrolle

Das Dashboard ist Ihr zentrales Cockpit für die Anlagensteuerung. Legen Sie sich beliebig viele Dashboards an, die Ihnen alle wichtigen Infos auf einen Blick bieten. Mit aussagekräftigen Wertanzeigen und Analysen, Notizfeldern fürs Team, Webcam-Integration, geografischen Karten zu Ihren Stationen uvm. Echte Highlights für Ihre Anlagenüberwachung!

Darüber hinaus können AQASYS Elemente wie z.B. Prozessbilder, Störmeldearchiv, Berichte etc. als Widget-Element in AQASYS direkt im Dashboard angezeigt werden.
Die Farben der Gauges oder Balkengrafiken können frei festgelegt werden. Auch die Hintergrundfarben einzelner Kacheln (Widgets) können zum Hervorheben oder Abgrenzen flexibel verändert werden.

Zeitliches Blättern und Navigieren in den Dashboards: Springen Sie in einem Dashboard von einem Tag zum nächsten oder direkt zum gewünschten Datum

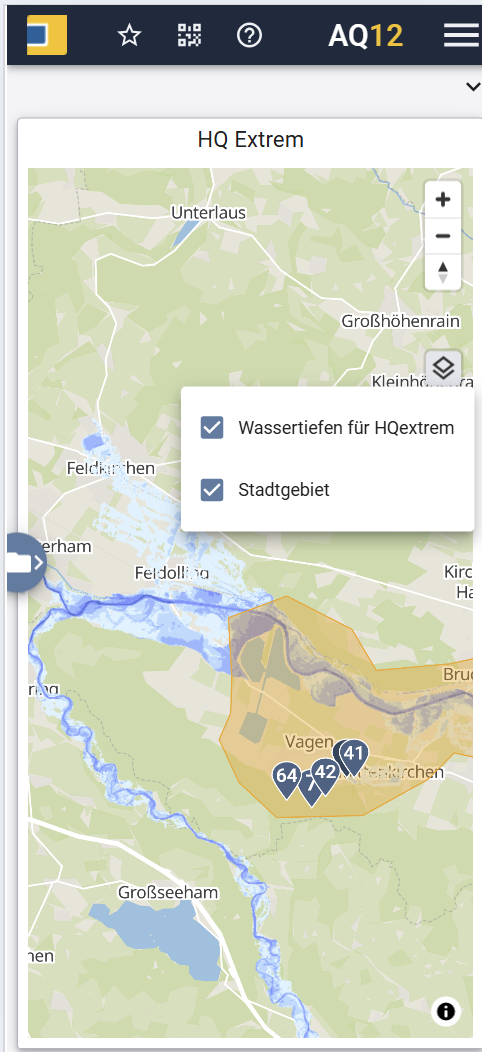

OpenStreetMap | Maps und Layer (GeoJSON, WMS)

Wo befinden sich kritische Messstellen? Welche Anlagen sind von einer Unwetterlage betroffen? Und welche Maßnahmen müssen an welchem Standort eingeleitet werden?

Mit OpenStreetMap und den neuen Kartenfunktionen in AQASYS 12 verknüpfen Sie Ihre Prozessdaten einfach, interaktiv und kostenfrei mit geografischem Kontext. Die Darstellung von Fernwirkstationen, PV-Werten, Texten sowie zusätzlichen Informationsebenen (GeoJSON-Objekte, WMS-Daten) macht geografische Zusammenhänge unmittelbar erfassbar – und schafft die Grundlage für gezielte Maßnahmen.

Die verschiedenen Anzeigeebenen – Layer – lassen sich flexibel ein- und ausblenden, übereinanderlegen und analysieren: immer mit genau dem Informationsgehalt, der im jeweiligen Moment weiterhilft.

Der Dashboard-Ebenentyp GeoJSON ermöglicht es, Messzonen, Schutzbereiche, Leitungen und mehr passgenau zu visualisieren und mit aktuellen Prozessdaten zu verknüpfen. Grenzwertverletzungen werden so dynamisch eingefärbt und sind auf einen Blick sichtbar.

Darüber hinaus lassen sich aktuelle Geodaten über WMS-Layer (Web Map Services) integrieren – ob frei verfügbare öffentliche Daten wie Niederschlagsradar, Warnzonen, Schutzgebiete und Hochwassertiefen oder betreibereigene Datenebenen aus dem GIS-System. Die Visualisierung dieser zusätzlichen Informationen direkt im Dashboard, kombiniert mit den aktuellen Prozessdaten, erleichtert das ganzheitliche Verständnis der Prozesse und ihrer Rahmenbedingungen.

Im Ereignisfall liefert AQASYS als umfassendes Prozessleitsystem ein übersichtliches Lagebild – als Grundlage für weiterführende Analysen und die rasche Ergreifung geeigneter Maßnahmen.

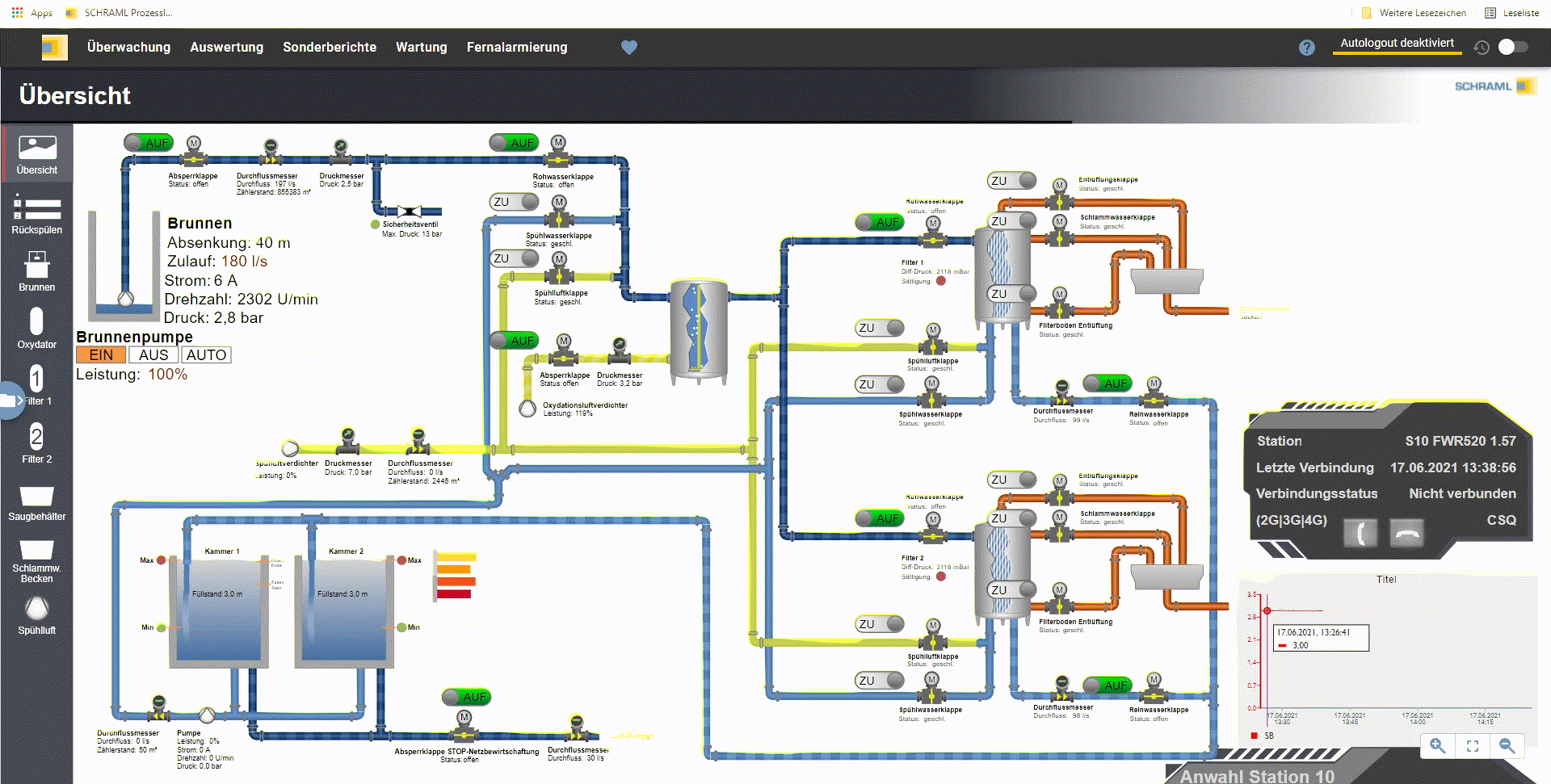

Monitoring und Steuern | Durchgängig und visualisierungsstark

Gute Visualisierung ist der Schlüssel zum Erfolg, denn sie spart in der Anlagenbedienung viel Zeit und vermeidet Fehler.

Das SCHRAML Prozessleitsystem bietet deshalb eine komplett durchgängige Visualisierung Ihrer Anlage – unabhängig davon, ob Sie vom Desktop, über ein mobiles Gerät oder ein maschinennahes HMI Panel auf das System zugreifen.

Das bedeutet: Sie steuern und regeln immer mit den gleichen Prozessbildern – unabhängig davon, ob Sie sie auf dem AQASYS Desktop, im Webbrowser, in der AQASYS App oder maschinennah am AQASYS HMI-Touchpanel aufrufen. Ihr Nutzen:

1:1 konsistente Prozessbilder und

eine automatische Synchronisation der Schaltbefehle für alle drei Ebenen

Das SCHRAML System: nahtlos alles aus einer Hand!

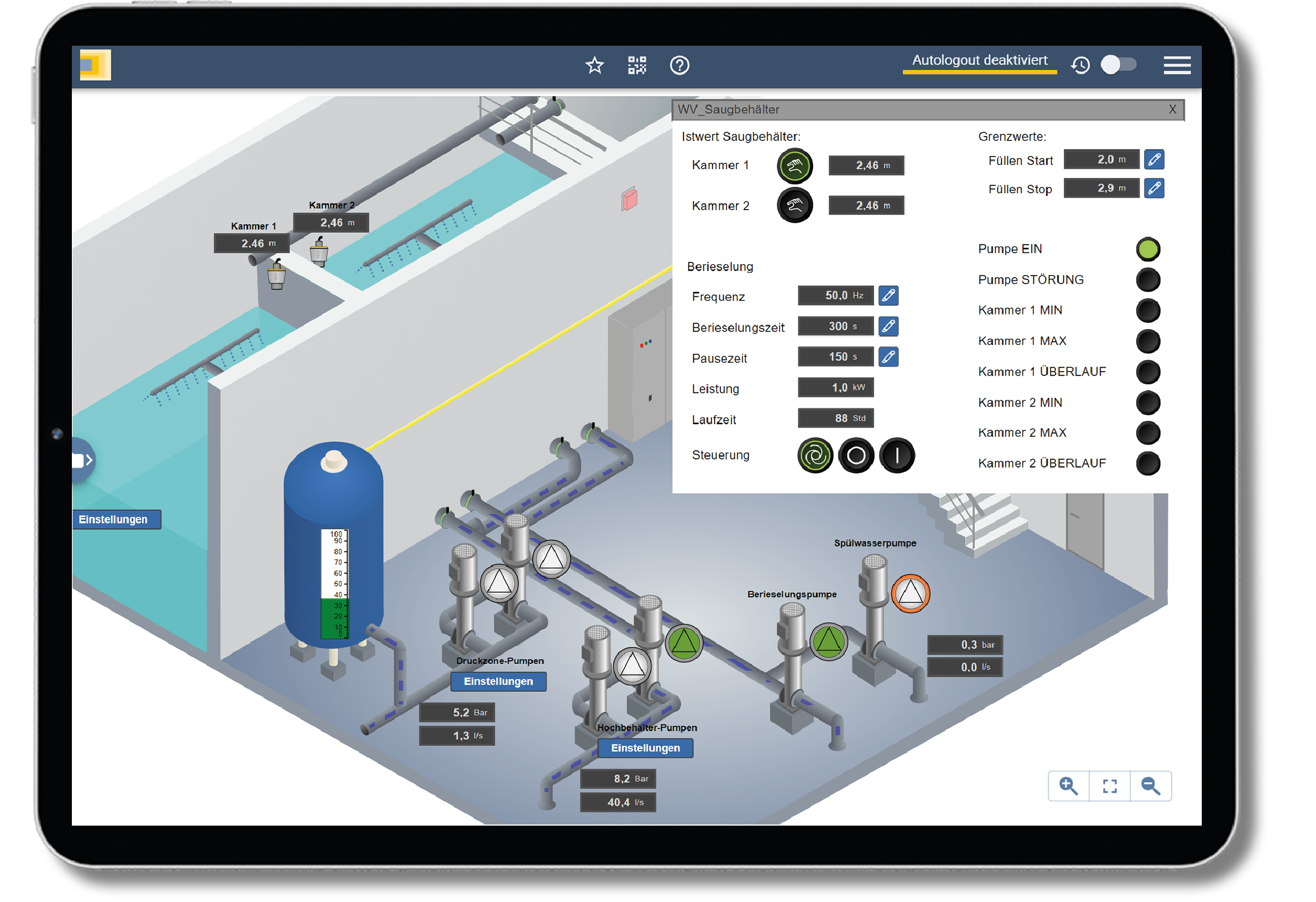

Steuern und Überwachen Perfekt im Bild auch am mobilen Gerät

Die Bedienung des AQASYS Leitsystems im Webclient und der App ist dank Responsive Design und den typischen Wisch- und Zoom-Gesten der Finger für mobile Geräte denkbar einfach.

Voll skalierbare SVG-Vektorgrafiken stellen die Prozessbilder auf dem Mobilgerät – also sowohl im Webclient, als auch in der App – hochauflösend und damit gestochen scharf dar. Alle Prozessbilder können ohne Anpassungen auch im Webclient und in der App genutzt werden.

Die Ganglinien – eine Grafik sagt mehr als tausend Werte

In AQASYS sind auch die Ganglinien ein Analyse-Highlight – richtige Info-Alleskönnern, damit eine fundierte Analyse von Ereignissen auf einen Blick möglich wird.

Der leichte Wechsel zwischen Zeiträumen und der Datenauflösung, der Zoom, die direkte Anpassungsmöglichkeit von Zusammenstellungen, Zeitvergleiche oder auch die Eingabe von Kommentaren erfreuen jedes Analyse-Herz.

Auch die Grundeinstellungen der Ganglinien-Grafiken sind hoch flexibel – Farbe, Aussehen ( Linie, digitale Linie, Balken, Punkte, Fläche..), Anzeige der Grenzwert-Linie(n), Achsen-Skalierung, etc – und von berechtigten AQASYS Usern auch einfach änderbar. Wie genau Sie die Ganglinien konfigurieren können, erfahren Sie mit einem Klick auf den Button unten.

Anpassen und Konfigurieren in der AQASYS App

In der Ganglinie noch eine Variable dazu anzeigen?
Kurz die Farben anpassen oder zusätzlich einen Grenzwert mit einblenden? Im Alltag ändern sich schnell mal die Wünsche und Anforderungen bei der Prozessüberwachung. Einfache Konfig-Änderungen in den Analyse-Tools durch den Anwender sind daher sehr wichtig. In AQASYS geht das ganz flexibel und bedienerfreundlich – und ab AQASYS 11 auch im Web (und in der App). Voraussetzung dafür ist natürlich das Benutzerrecht zum „Bearbeiten“.

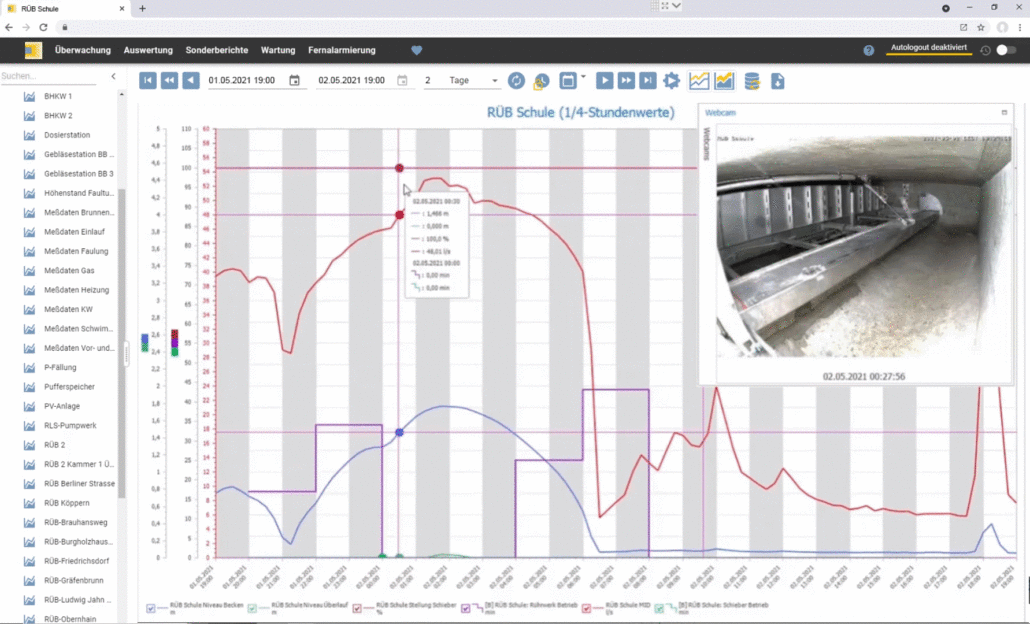

Webcam-Bildsequenzen direkt in der Ganglinie

Die Funktion der direkten Einbindung von Webcam-Bildsequenzen in den Ganglinien ist nicht nur am Desktop-Rechner, sondern auch am Mobilgerät ein echtes Plus. Denn gerade, wenn Sie bei einem Ereignis nicht dabei waren, ist es besonders nützlich, wenn Sie Abläufe nicht nur anhand der Ganglinie überprüfen und analysieren können, sondern auch die Bilder dazu sehen. Fahren Sie einfach die Ganglinie mit der Maus ab und Sie sehen, was sich wann wie entwickelt hat, wie z.B. der Einstau in ein Becken – wie ein Film oder Daumenkino.

Flex-Berichte: genau das, was Sie wissen möchten

Zusätzlich zu den Standardberichten (gemäß H260) und den optionalen Spezial-Protokollen (z.B. RÜB, BTB) bietet AQASYS die sogenannten Flex-Berichte. Damit erstellen Sie Auswertungen und Tabellen ganz nach Ihren Wünschen. Analysieren Sie Ihre Prozesse und Werte beispielsweise über die letzten x Stunden als Minutenwerte oder über 3 Tage als 1/4h-Werte.Mit den Flex-Berichten können Sie folgende Zusammenstellungen anpassen:

den Zeitbereich des Berichts: z.B. x Stunden, y Tage, z Monate
die Auflösung bzw. Verdichtungsstufe der Werte (z.B. 5-Minuten-Werte, 1/4h-Werte, 1h-Werte, usw.)
optionale Spalten, wie z.B. Minimum, Maximum, Mittelwert, Summe, Perzentile
die transponierte Anzeige der Werte, also das Vertauschen von Zeilen und Spalten

Außerdem können Sie Werte über Formeln und Abhängigkeiten berechnen oder auch bestimmte Werte, bzw. Unter/Überschreitungen von flexibel einstellbaren Referenzwerten farbig hervorheben(„bedingte Formatierung“)

Noch mehr zum Thema Flex-Berichte können Sie in unserem Blog Beitrag dazu lesen.

Fernalarmierungsfunktionen

Fernalarmierungs-funktionen

Als All-In-One System bietet AQASYS auch die Möglichkeit der Fernalarmierung von Störungen und Meldungen. Dies erfolgt auf Basis von frei konfigurierbaren Fernalarmierungsplänen, Prioritäten, Rufgruppen und Eskalationsstufen – mit verschiedensten Alarmierungswegen, die auch parallel/redundant genutzt werden können.

Zu den möglichen Alarmierungslinien zählen Wege wie SMS, Email, e*Cityruf, Sprachalarmierung (Text2Speech), SIP Weckruf und die App Push Alarmierung:

Push Alarmierung in der AQASYS App (iOS, Android)
Störmeldungen können per Push Benachrichtigung auf Ihr mobiles Gerät gesendet werden. Die Meldung wird Ihnen im Notification Thread angezeigt und am AQASYS App Icon mit einem roten Kreis mit Zahl signalisiert.

In der App selbst können Sie die Details der Alarmierung einsehen, quittieren und wie gewohnt in der App weiterarbeiten
Mehr zur Push Alarmierung erfahren Sie hier.

Simple SIP Weckruf
Wenn Sie in Ihrer Bereitschaft sicher durch einen Anruf-Klingelton und eine Sprachansage aufmerksam gemacht werden möchten, zugleich aber keine ausführlichen Störmeldungen vorgelesen bekommen möchten, ist der Simple SIP Weckruf das Richtige für Sie. Präzise auf den Punkt gebracht: „AQASYS Alarmierung – es sind x Meldungen vorhanden.“ So verpassen Sie keine Meldung mehr.

Nie eine Alarmierung verpassen

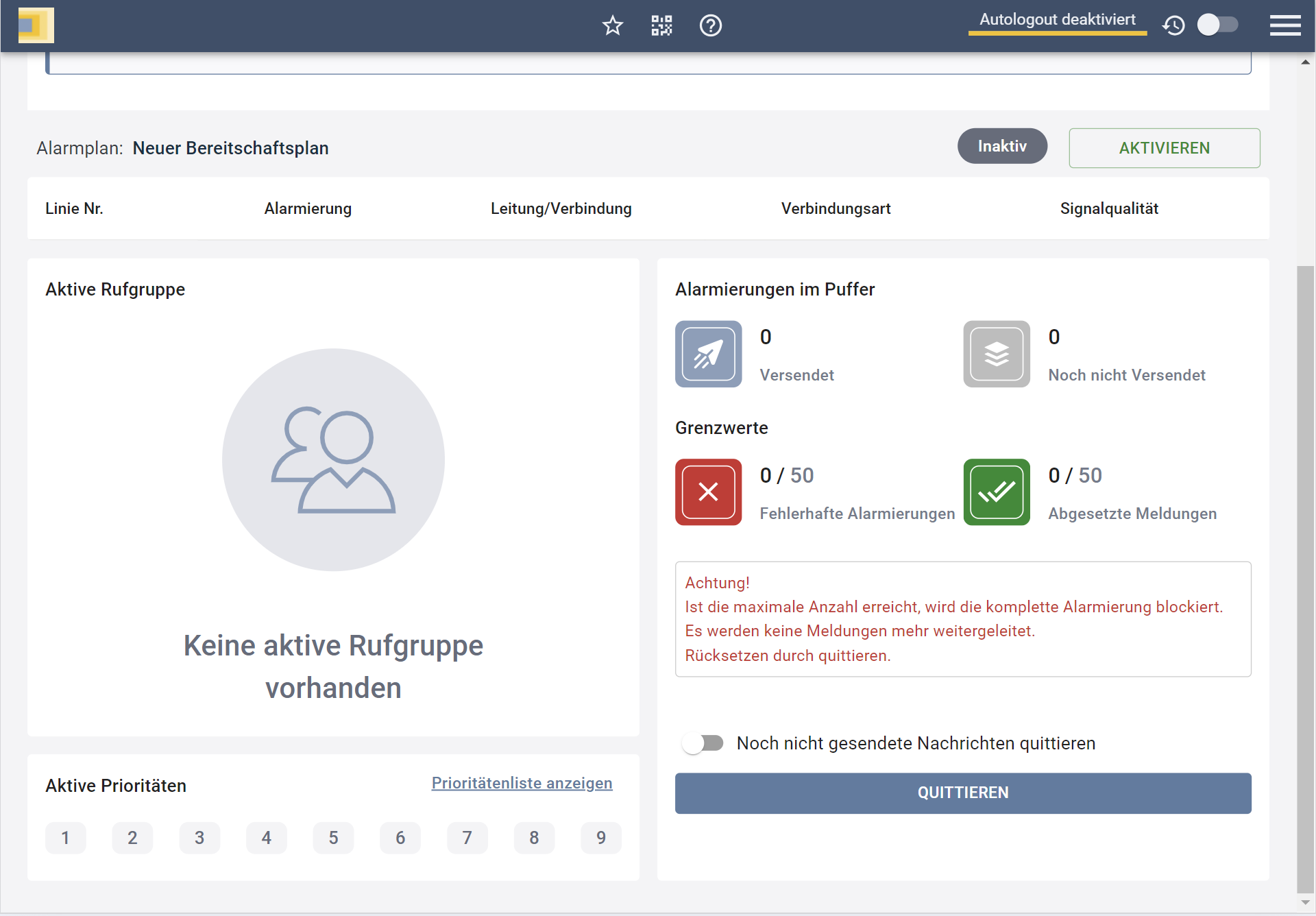

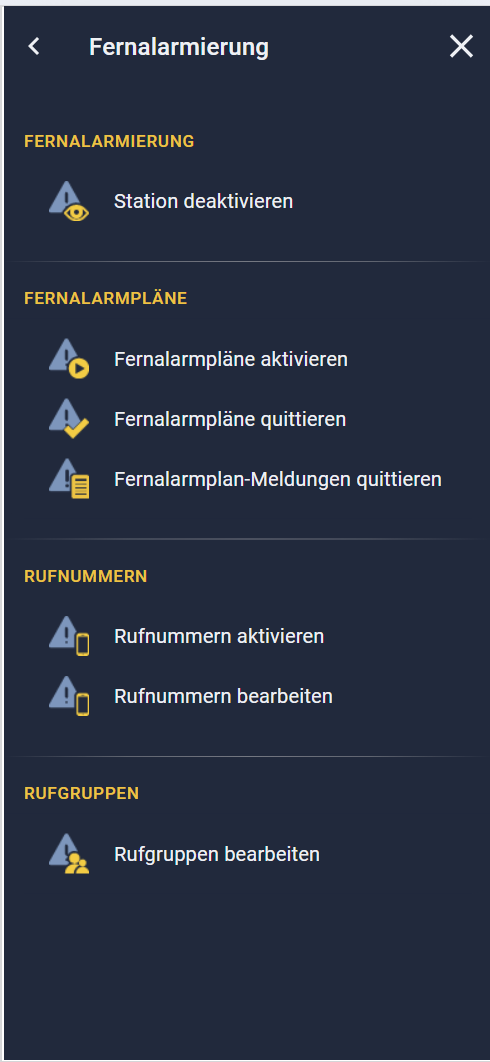

Fernalarmierungs-Status: Der in AQASYS (PC, Web, App) automatisch angezeigte Fernalarmierungs-Status gibt schnell und klar einen Überblick über alle getroffenen Einstellungen und den Status zur Fernalarmierung, so dass Sie stets informiert sind und Alarmierungsprozesse sicherstellen können.

… und wenn noch Anpassungsbedarf besteht: dann können Sie in AQASYS auch selbst mobil Rufnummern und Rufgruppen sicher im Webclient konfigurieren. Sie können auch Rufnummernlisten bearbeiten und aktivieren, Meldungen quittieren und Alarmierungspläne aktivieren und deaktivieren.

Natürlich nur, wenn Sie bzw. Ihre Kollegen die Berechtigungen dafür haben. Das können Sie in AQASYS für den Desktop und separat für den Webclient mit App genau festlegen. Alle Einträge werden im Leitvorgangsarchiv sicher dokumentiert.

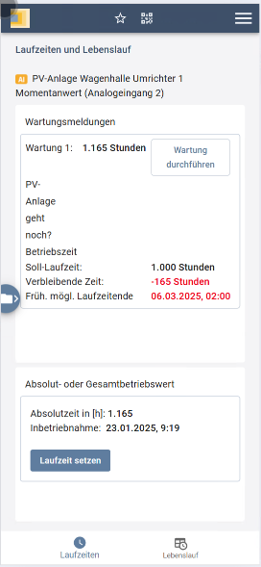

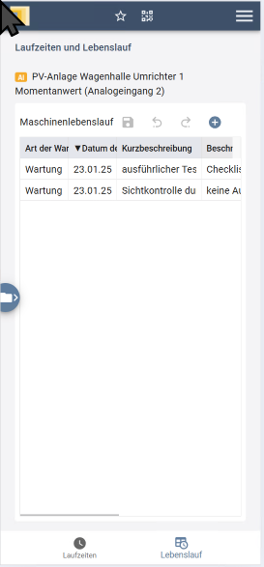

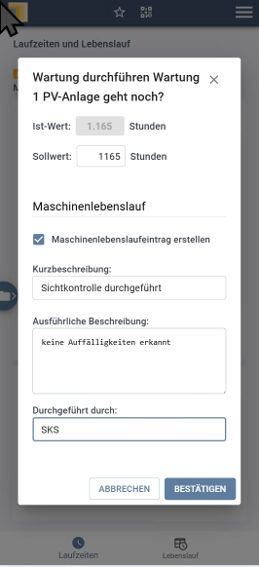

Wartung | Instandhaltung | Aufgabenmanagement

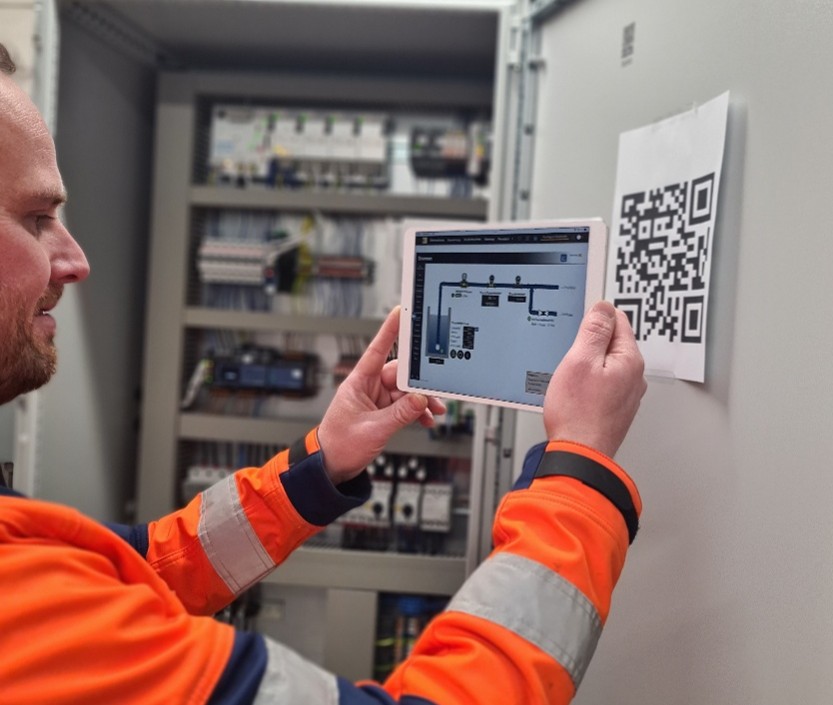

Organisieren Sie jetzt Ihre Wartungsarbeiten so frei und flexibel, wie Sie es wollen: Checken Sie beispielsweise schon am Leitsystem-Rechner, welche Wartungsarbeiten anstehen und tragen Sie dann vor Ort, direkt am Aggregat oder auf der Anlage, die erledigten Arbeiten in die Wartungsliste ein, haben Sie Zugriff auf die Maschinendatenblätter und die Maschinenlebensläufe und setzen die Laufzeiten zurück. Das geht ganz einfach mit dem AQASYS Wartungsmodul im Webclient und in der App auf Ihrem mobilen Gerät.

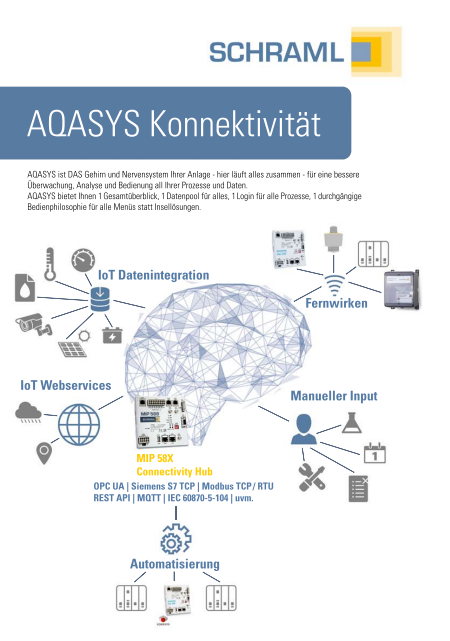

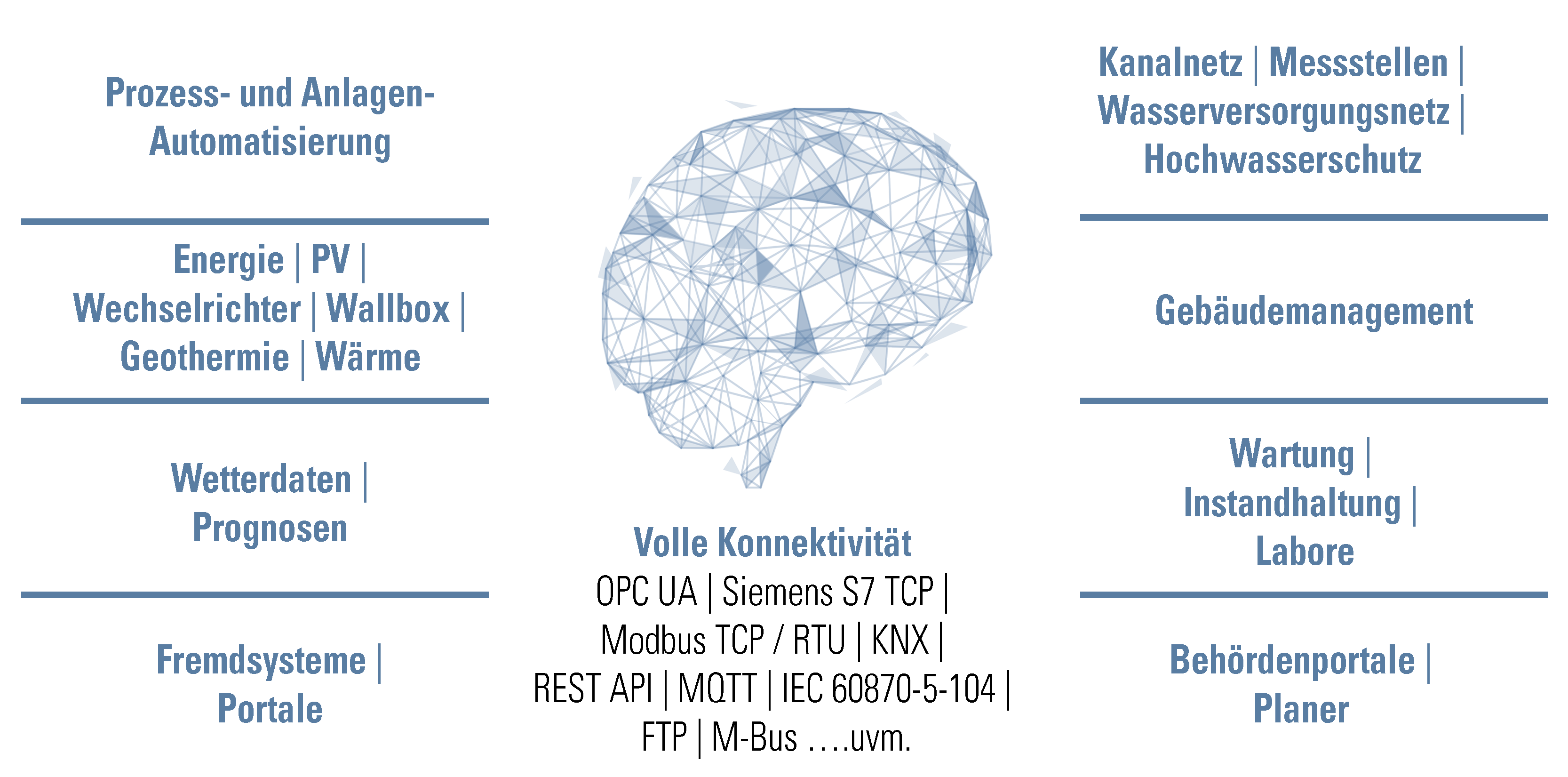

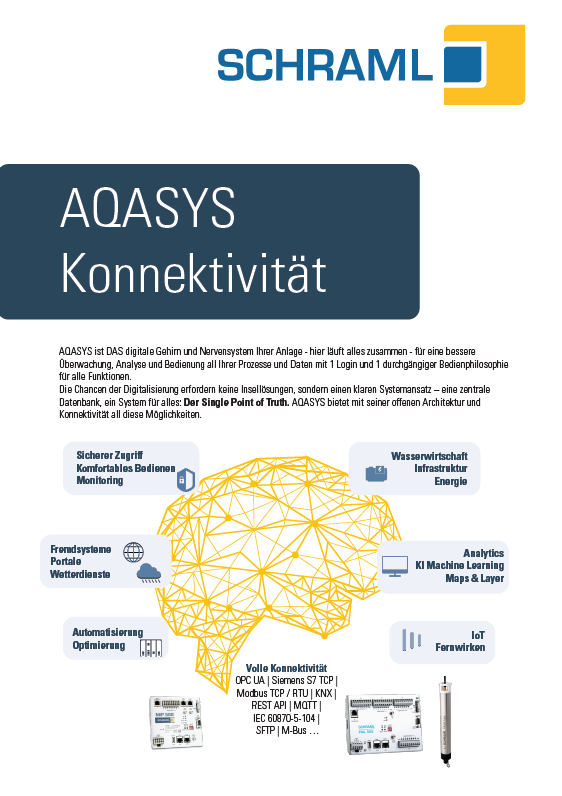

AQASYS – volle Konnektivität

Moderne Schnittstellen und IoT Protokolle erleichtern die Integration von Daten für Analysen und Optimierungen. AQASYS unterstützt neuere Protokolle wie OPC UA, REST API und MQTT sowie bewährte Standards wie Modbus TCP/RTU, S7 TCP flex, FTP, M-Bus, KNX, uvm.

Der AQASYS OPC UA Client vereinfacht die Kopplung von OPC UA Server Devices und die Projektierung durch OPC UA Browsing. Die REST API ermöglicht flexible Datenintegration, auch für die gesamte Prozessverarbeitung und Alarmierung. Die Projektierung in AQASYS wird durch das OPC UA Browsing enorm vereinfacht und standardisiert. Der AQASYS OPC UA Client kann einzelne Variablen oder auch ganze Strukturen abfragen und per Drag&Drop in die PV-Konfiguration übernehmen.

AQASYS KI – Digitales Assistenzsystem für die Anomalieerkennung und Prognosen

Die Analyse von Daten und Kennzahlen ist entscheidend für die Beurteilung von Anlagen, Systemen und deren Prozessen. Mit AQASYS können Sie jetzt die nächste Stufe der Analyse erreichen und Methoden verwenden, die bisher in Leitsystemen nicht zur Verfügung standen. AQASYS setzt erstmals Methoden der Künstlichen Intelligenz (KI) ein.
Sie ermöglichen Ihnen die KI-gestützte Analyse und Überwachung einzelner oder mehrerer Prozessvariablen. Somit erkennen Sie Anomalien, werden frühzeitig gewarnt, interagieren und geben Feedback oder nutzen Prognosen prozessrelevanter Größen.

AQASYS KI ist eine Option die voll in AQASYS integriert arbeitet.

Die AQASYS KI bietet Ihnen Folgendes:

Hohe Datenqualität und -genauigkeit

Valide Daten sind entscheidend für Anlagenkontrolle, -analyse und -steuerung. Die Datenintegrität wird durch die Qualifizierung mittels AQASYS oder direkt von gekoppelten Komponenten gewährleistet. Die Qualität der Daten wird in drei Kategorien eingestuft: „gut/good“, „unsicher/uncertain“ und „schlecht/bad“. Die Datenqualität beeinflusst verschiedene Systemfunktionen wie Prozessvisualisierung, Zustandsbrowser und Berichte. Eine hohe Datenqualität und Genauigkeit, einschließlich zeitlicher Auflösung und Verdichtung, sind wichtig. AQASYS archiviert Daten mit einer Mindestauflösung von 1/4h, jedoch flexibel anpassbar. Die Archivierung erfolgt mit UTC Zeitstempeln für eindeutige und zeitzonenunabhängige Datenarchive. Unsinnige Werte können automatisch durch die Ersatzwertfunktion ersetzt werden.

Alle wichtigen Datentypen in AQASYS
Float, Real, DWord, Double Integer, Integer, Byte, Bool, usw.

RÜB-Protokollierung mit eigener Grafik

Die digitale Erfassung von RÜB-Ereignissen ist mit der AQASYS RÜB-Protokollierung behördenkonform und sehr einfach umsetzbar. Die Analyse von RÜB-Ereignissen ermöglicht es Ihnen, Ihre Regenentlastungs-einrichtungen optimal zu steuern. Mit der neuen, eigenen RÜB-Grafik in AQASYS, die die Schwellen für Grenzwerte mit anzeigt, werden Ihnen RÜB-Ereignisse grafisch so aufbereitet, dass Sie all Ihre RÜB-Ereignisse schnell und sicher überblicken können.

Globale Suche

Daten, Konfigurationen, Analysen….
Und Sie suchen etwas ganz Bestimmtes? Die neue, globale Suche im AQASYS Desktop erleichtert das Finden ganz entscheidend. Geben Sie einen Suchbegriff ein und auf Mausklick werden Ihnen über das gesamte System hinweg alle Informationen und Zusammenstellungen angezeigt, die Ihren Suchbegriff beinhalten – inklusive direktem Navigationslink.

Kostenlose Webinare

Lernen Sie AQASYS und die neue SCHRAML Hardware in kostenlosen Webinaren kennen!

Für die Teilnahme an unseren Live-Webinaren benötigen Sie ein Gerät mit Internetzugang. Sie können sich also vom Rechner, Tablet, Laptop oder Smartphone in das Webinar einwählen. Sie benötigen keine Kamera und kein Mikrofon!

Nach Ihrer Anmeldung erhalten Sie von uns eine E-Mail mit Ihrer Teilnahmebestätigung und rechtzeitig vor dem Webinar-Termin die Login-Informationen für unser Webinar-Portal.

Module für die Abwasserentsorgung:

AQASYS Betriebstagebuch (mit DABay-Schnittstelle für bayerische Anlagen)
RÜB Ereignisprotokollierung (mit DABay-Schnittstelle für bayerische Anlagen)
Regenmesser-Auswertung

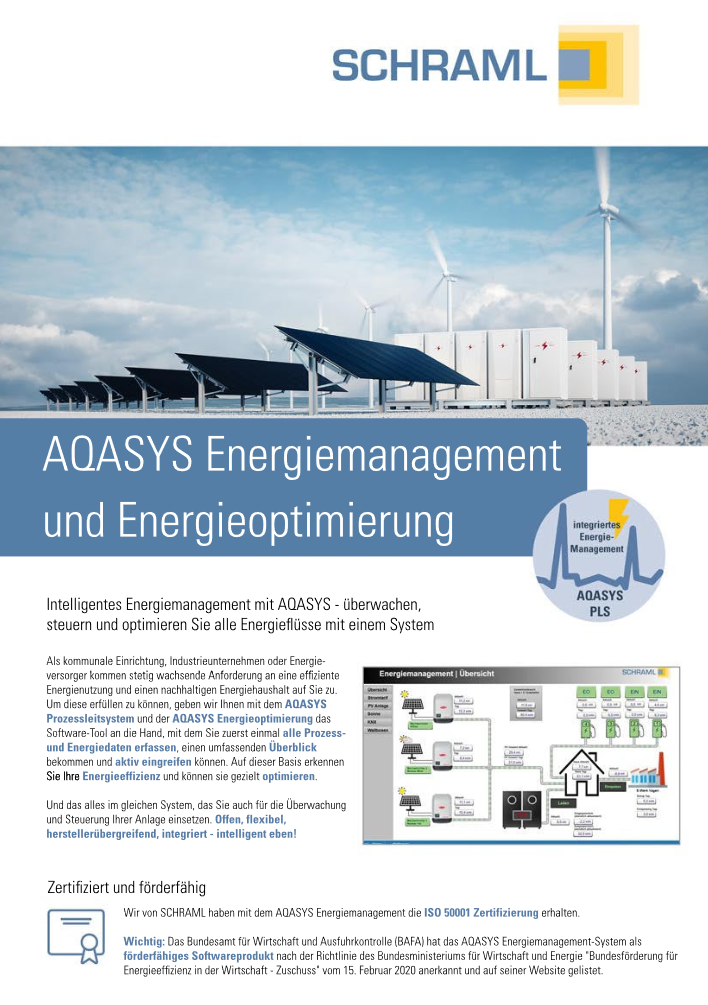

Energieoptimierung
Fäkalannahme

Module für die Wasserversorgung:

Unser Software-Upgradevertrag – Ihre Garantie für den neuesten Stand der Technologie

Als Betreiber einer systemrelevanten Anlage stellen Sie mit einem AQASYS Software-Upgradevertrag sicher, dass Sie immer auf dem neuesten Software-Stand und damit handlungsfähig sind. Dies gilt auch für die Erfüllung von sich wandelnden Normen und IT-Sicherheitsanforderungen. Mit Verfügbarkeit einer neuen AQASYS Upgrade-Version können Sie als Vertragskunde diese einfach bei Ihrem Integrator oder bei SCHRAML anfordern. So stellen Sie sicher, dass Sie immer auf dem neuesten Stand der AQASYS Technologie sind, und das bedeutet:

Sie nutzen immer die neuesten Software-Features und
Sie sind auch in Bezug auf IT-Sicherheit immer auf dem neuesten Stand

Auch ein Vorteil: Der AQASYS Upgrade-Vertrag sichert Ihnen klar kalkulierbare und wirtschaftlich vorteilhafte Jahresgebühren. Damit entfallen für Sie regelmäßige Genehmigungsprozesse für einzelne AQASYS Upgrades. Der Upgrade-Vertrag wird einmal jährlich mit einer Jahresgebühr in Rechnung gestellt – das war’s.

Den Vertrag schließen Sie entweder direkt mit Ihrem AQASYS Systemintegrator ab oder auf Wunsch auch mit SCHRAML.

Kaufen oder mieten? Ganz wie Sie wollen.

Das AQASYS Prozessleitsystem können Sie einmalig als Lizenz erwerben oder als sogenanntes Software as a Service (SaaS)-Modell für eine monatliche Gebühr mieten.

Auf Ihr gemietetes Leitsystem auf dem Hostingserver greifen Sie über das Internet zu. Und genau hier bietet Ihnen SCHRAML deutlich mehr Bedien- und Alarmierungssicherheit als übliche Mietsysteme. Denn mit einer quasi wartungsfreien Hardware-Komponente bei Ihnen vor Ort, mit dem MIP Sicherheits-Server und einem HMI Panel, können Sie Ihre Anlage auch dann sicher weiter bedienen und überwachen, wenn die Internet-Verbindung zum Hostingserver einmal nicht steht.

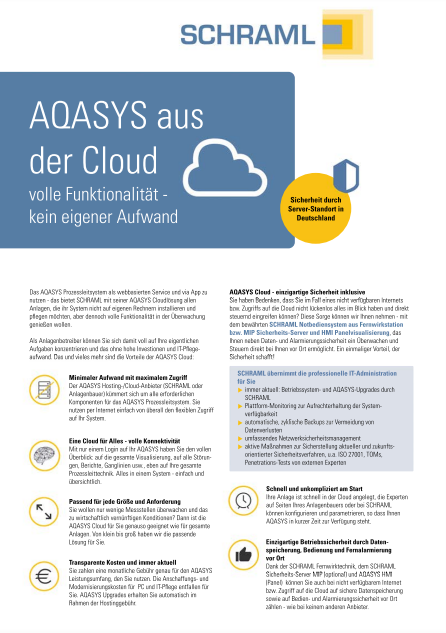

Erfahren Sie mehr zum AQASYS Mietsystem in unserer Broschüre und kontaktieren Sie uns gerne für weitere Informationen und ein unverbindliches Angebot.

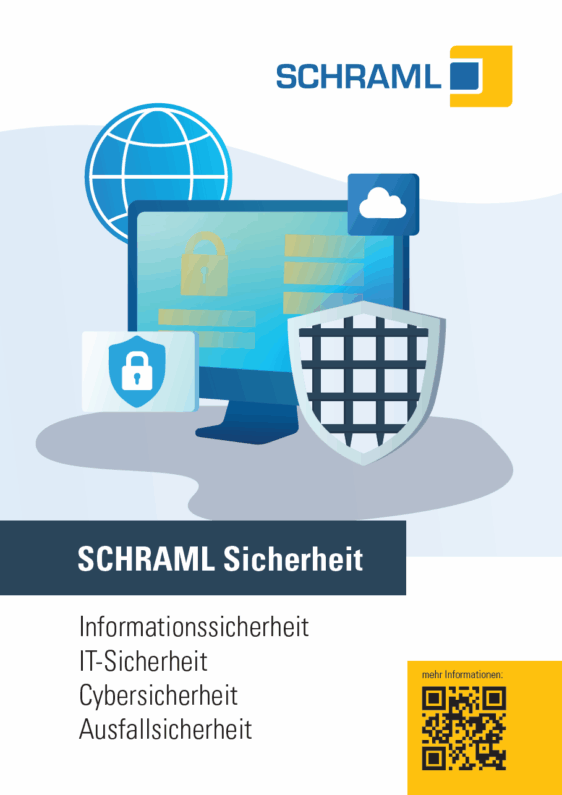

IT-Sicherheit mit AQASYS – worauf Sie sich verlassen können

Als Betreiber einer Wasserversorgungs- oder Abwasserentsorgungsanlage verlangen die Vorgaben des IT-Sicherheitsgesetzes und der DVGW- und DWA-Branchenstandards von Ihnen geeignete Maßnahmen, um Ihre Informationstechnologie wirkungsvoll vor unbefugten Zugriffen und Manipulationen zu schützen. Das Prozessleitsystem ist eine der wichtigsten Komponenten, die in diesen Bereich fallen.

Daher haben wir AQASYS mit den folgenden vier Sicherheitsmechanismen ausgestattet:

Referenzen

Das AQASYS Prozessleitsystem ist in über 2.000 Anlagen im deutschen und internationalen Raum installiert. Neben der Wasser- und Abwasserwirtschaft setzen es auch unterschiedlichste Industrieunternehmen, Energieerzeuger, Baufirmen und viele andere Branchen ein. Unter vielen anderen zum Beispiel auch:
