FWDA IoT

FWDA IoT

Energieautarke 5G | 4G Datenlogger mit voller Flexibilität

Für zuverlässiges Monitoring und umfassende Datentransparenz – an Orten ohne Strom
Die Anforderungen an eine moderne Infrastrukturüberwachung wachsen: Wasserversorger müssen Wasserzähler lückenlos überwachen, um Verluste frühzeitig zu erkennen und ihre Netze effizient zu steuern. Kommunen und Behörden brauchen verlässliche Daten zu allen Messtellen – ob zur Nachtminimummessung für die Leckagedetektion, zur Pegel- und Durchflussmessung in (Ab-) Wassernetzen oder zur kontinuierlichen Überwachung der Wasserqualität. Gemeinsam ist diesen Aufgaben: Eine externe Stromversorgung ist oft nicht vorhanden, und manuelle Vor-Ort-Kontrollen sind kostspielig und personalintensiv.

Genau hier setzt die neue Gerätegeneration der FWDA IoT (Lite) Datenlogger an:
  • Verdoppelte Energieautarkie (High Cap Batterie) der Datenlogger für höchste Zuverlässigkeit auch an entlegenen Standorten – inkl. Versorgung der Sensorik - ganz ohne Netzanschluss
  • Erweiterte Konnektivität für Sensorik und Vielzahl an Messkanälen ermöglichen es, sehr viele und vielfältige Parameter und Messgeräte gleichzeitig zu erfassen (analoge Messparameter, Störeingänge, Zähler, Impulse oder SPS-Zähler via RS485) - für ein vollständiges Monitoring
  • Die integrierte LTE-M/NB-IoT Datenfernübertragung erfolgt vollverschlüsselt und stellt sicher, dass alle relevanten Messwerte zuverlässig zentral verfügbar sind - zukunftsfähig da 5G und 4G
  • Trigger-Modus bei der Datenübertragung: verbrauchsoptimierte Anpassungen der Messung und Übertragung bei Ereignissen
  • Wo ist meine Station verbaut?
    Kein Problem, die FWDA IoT kann via integriertem GNSS (GPS, Galileo) Modul geortet werden

Für Betreiber, Ingenieurbüros und Behörden bedeutet das: weniger Aufwand im Feld, mehr Sicherheit in der Planung und ein verlässliches Fundament für ein nachhaltiges Ressourcenmanagement. Vertrauen Sie auf eine Technologie, die aus der Praxis entstanden ist – und für die Praxis weiterentwickelt wurde.

Weitere Informationen und ein technisches Datenblatt finden Sie hier:

zur Broschüre

MID

z.B. Vorwärts-, Rückwärts Zähler, Haupt-/Nebenzähler, Durchflussgeschwindigkeit, Druck, Temperatur, MID Batterie

Multiparametersonde

z.B. Druck (in bar, mWS, in m ü. NN, Temperatur, Leitfähigkeit)

Radarsonde

z.B. Höhenstand,
Füllstand, Pegel

Türkontakt
Kippwaage-Regenmesser
Schwimmerschalter

1 Datenlogger - alle Messaufgaben: Typische Einsatz- und Kombinationsmöglichkeiten
Enormer Umfang an Eingängen (bis 12 AE, bis 12 DE/SPS-Zähler) sowie Vielfalt an Anbindungsmöglichkeiten herstellerunabhängiger Messtechnik

Beispiele für die Anbindung von Messgeräten, Sensorik:

  • Multiparameter-Sonde: 5x AE: Druck (bar), Druck (mWS), Druck (m ü. NN), Temperatur, Leitfähigkeit
  • redundante Kontrollmessungen: z.B. Radar-Sonde und Eingänge-Sonde via 4-20 mA und RS485
  • Temperaturmesskette in Baustellenüberwachung: z.B. 10x Temperaturmessungen in Xm Abständen
  • MID-Wasserzähler: 2x SPS-Zähler (Vorwärts-, Rückwärts-Zähler), 4x AE (Durchflussgeschwindigkeit, Druck, Temperatur, MID-Batterie)

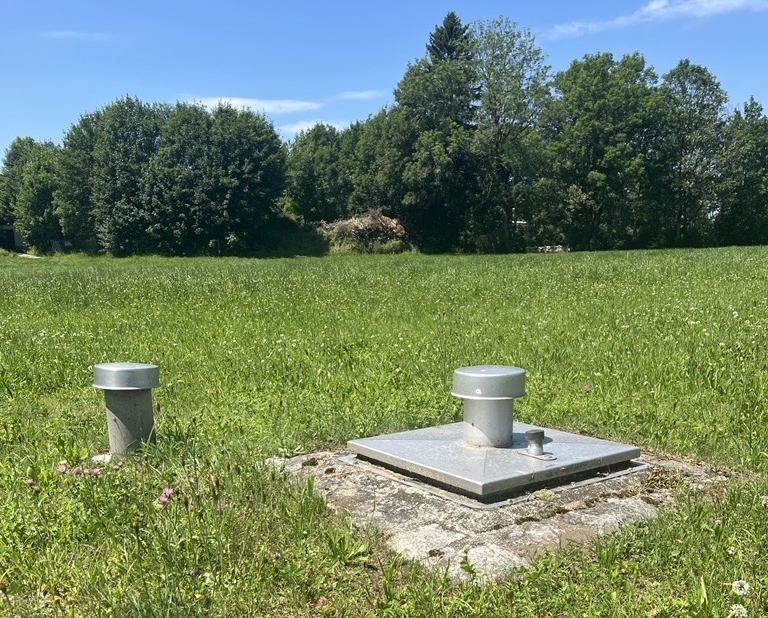

  • im Zählerschacht: MID (Impulseingänge Vorwärts-, Rückwärts-, Haupt-, Neben-Zähler), Überflutungsüberwachung, Türkontakt, Drucksonde
  • im Hochbehälter: Kombisonde mit 2 AE (Höhenstand, Temperatur), Schwimmerschalter, MID im Abflussrohr mit Durchflussmessung

VERNETZT,
VERSCHLÜSSELT,
ZUKUNFTSSICHER

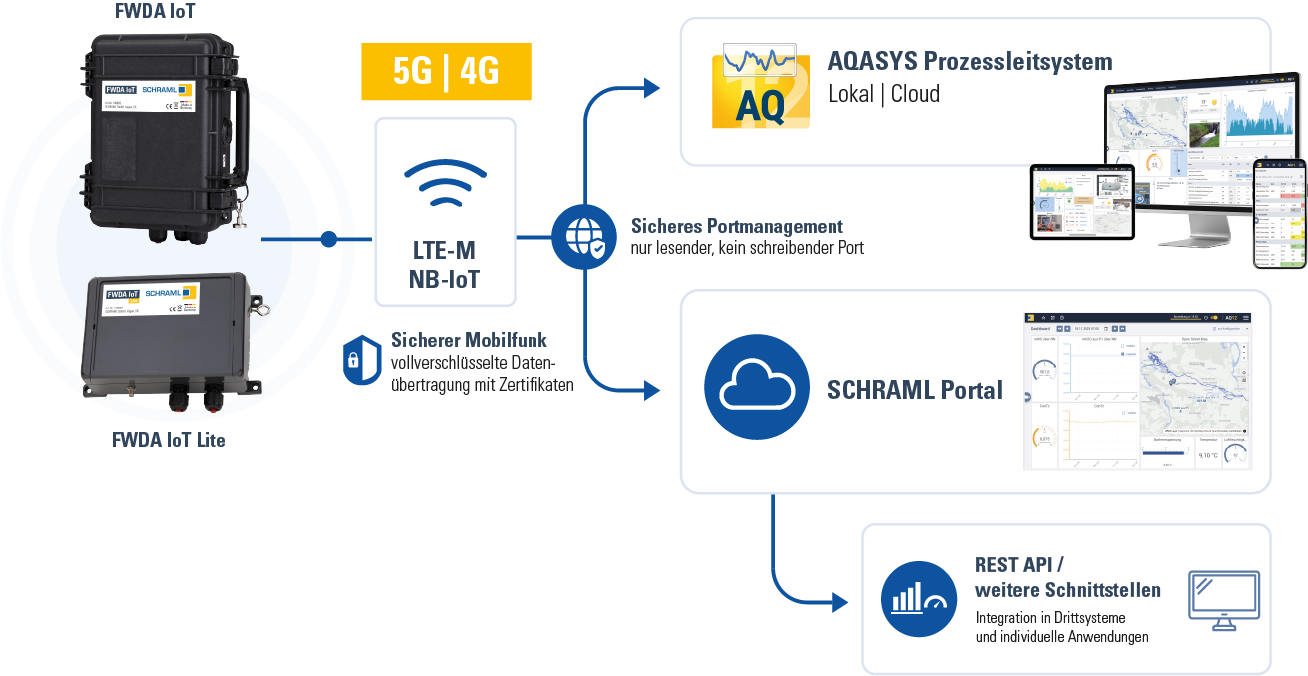

Sichere und zukunftsfähige Datenfernübertragung, 5G | 4G: LTE-M/NB-IoT
Volle TLS-Verschlüsselung - mit Zertifikaten
Integriertes GNSS (GPS, Galileo) Modul: Echtzeit-Ortung und Standortbestimmung der FWDA IoT
Vollintegrierte und durchgängige Anbindung an das AQASYS Prozessleitsystem (Lokal/Cloud), SCHRAML Portal oder an Fremdsysteme via Export / REST API / OPC UA

INTELIGENT ERFASSEN -
NICHTS VERPASSEN!

Verdoppelte Lebensdauer durch mehrzellige Hochkapazitäts-Batterien
Flexibler Datenerfassungs-, Archivierungs- und Übertragungszyklus – mit Trigger-Modus für verbrauchsoptimierte Anpassungen der Messung und Übertragung bei Ereignissen
Sehr großer Datenspeicher – auch bei hochauflösender Messwerterfassung

BEDIENKOMFORT und PRAXISTAUGLICHKEIT

Interne Sensorik für Batterie, Luftfeuchte, Temperatur (und Licht)
Vor-Ort-Einstellungen via Bluetooth - weitere Einstellungen (z.B. Grenzwerte, Zyklen) und Anpassungen im Betrieb sind durchgängig aus der Ferne via Klick in AQASYS möglich

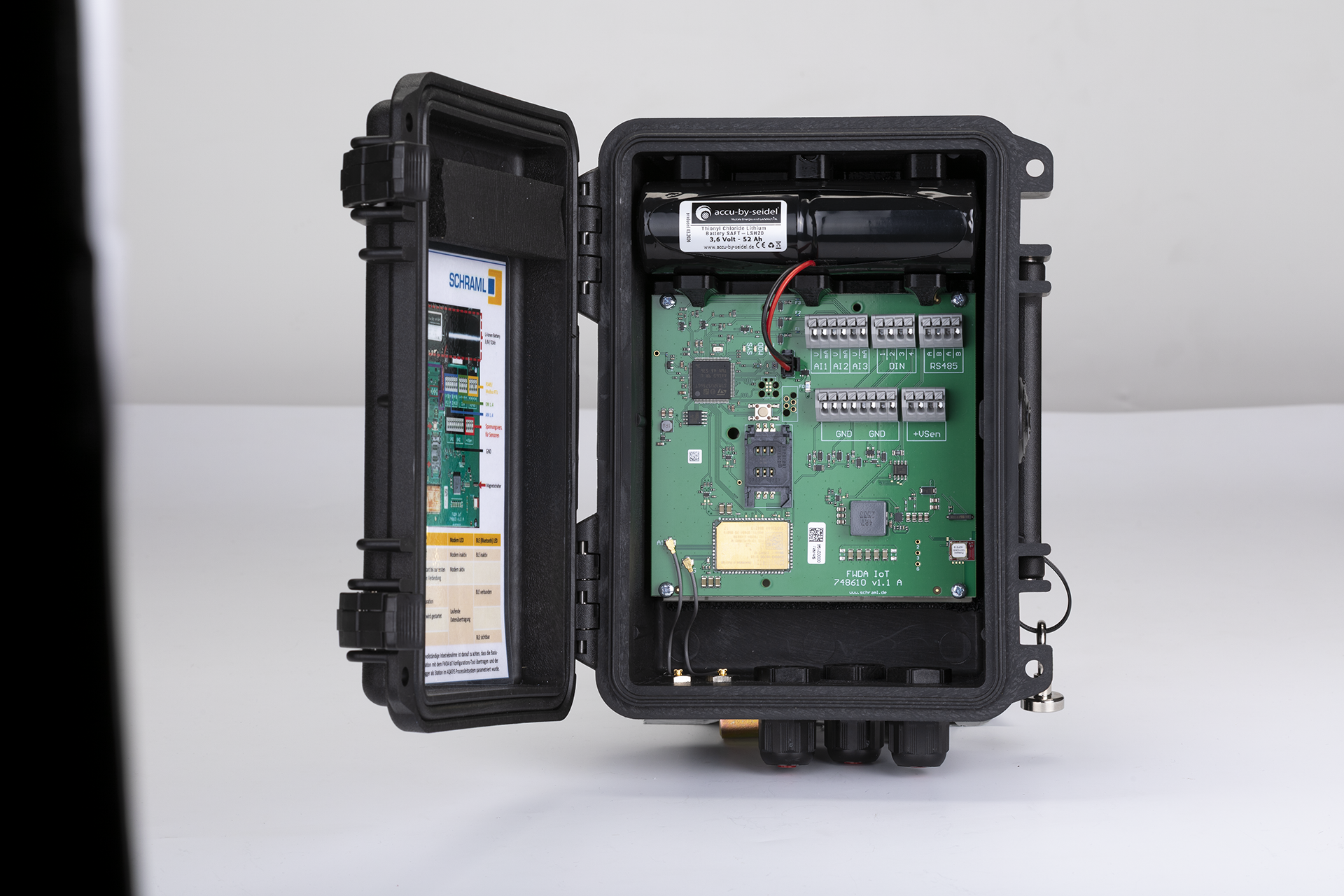

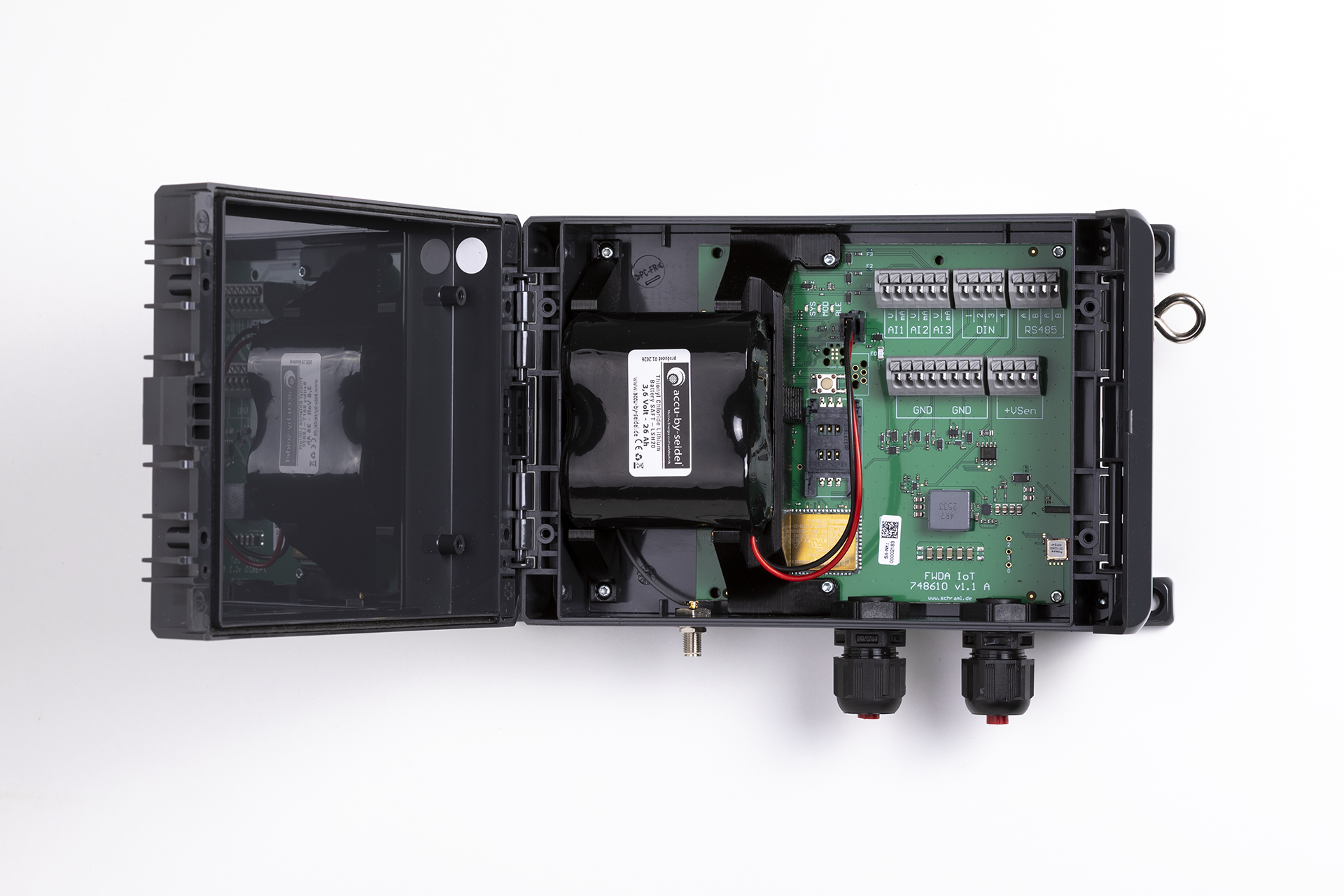

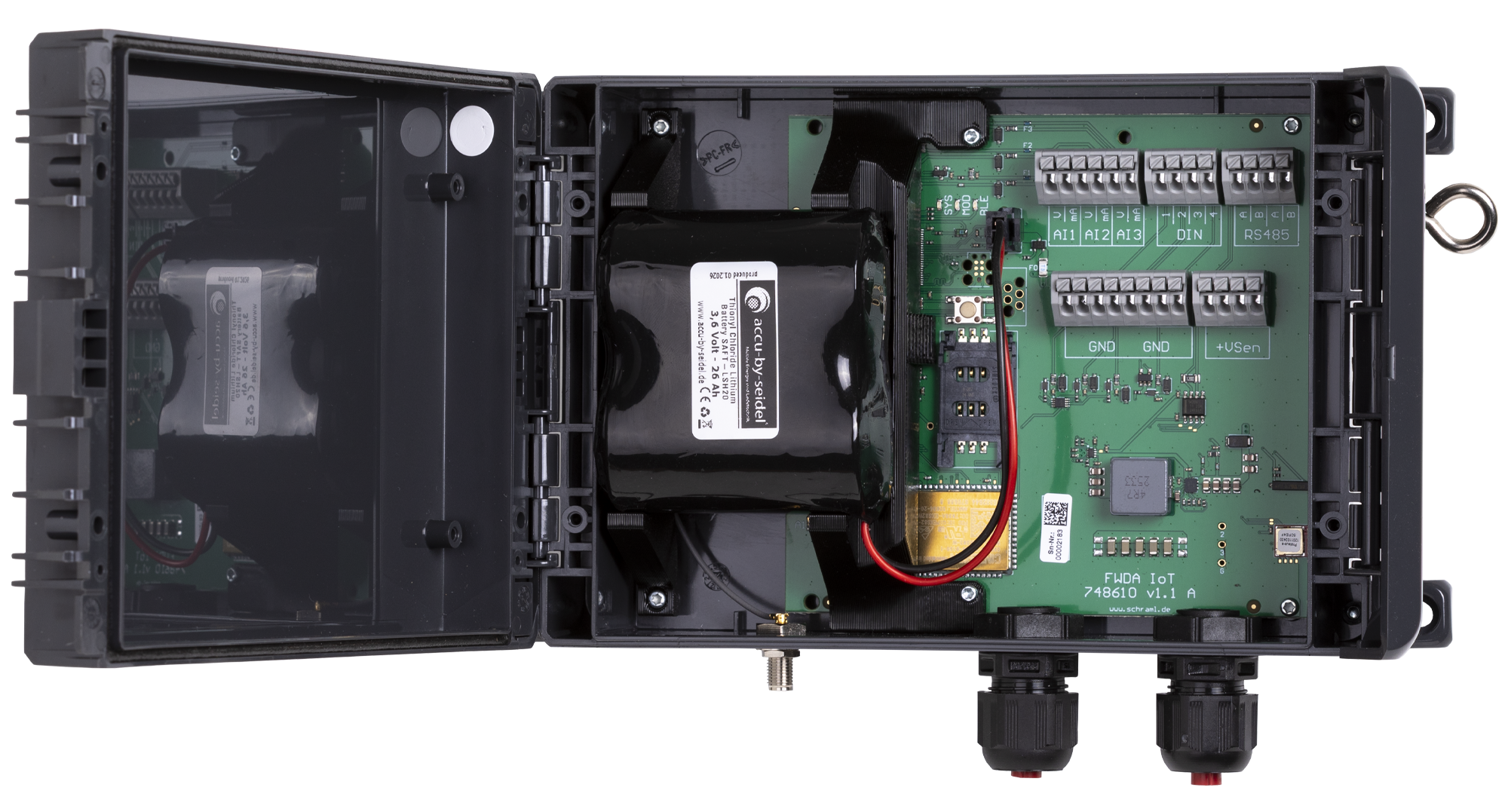

Eigenständige Öffnung des Gehäuses möglich (z.B. SIM-Karte, Batterie-Wechsel, Verdrahtung)
TECHNISCHE DATEN

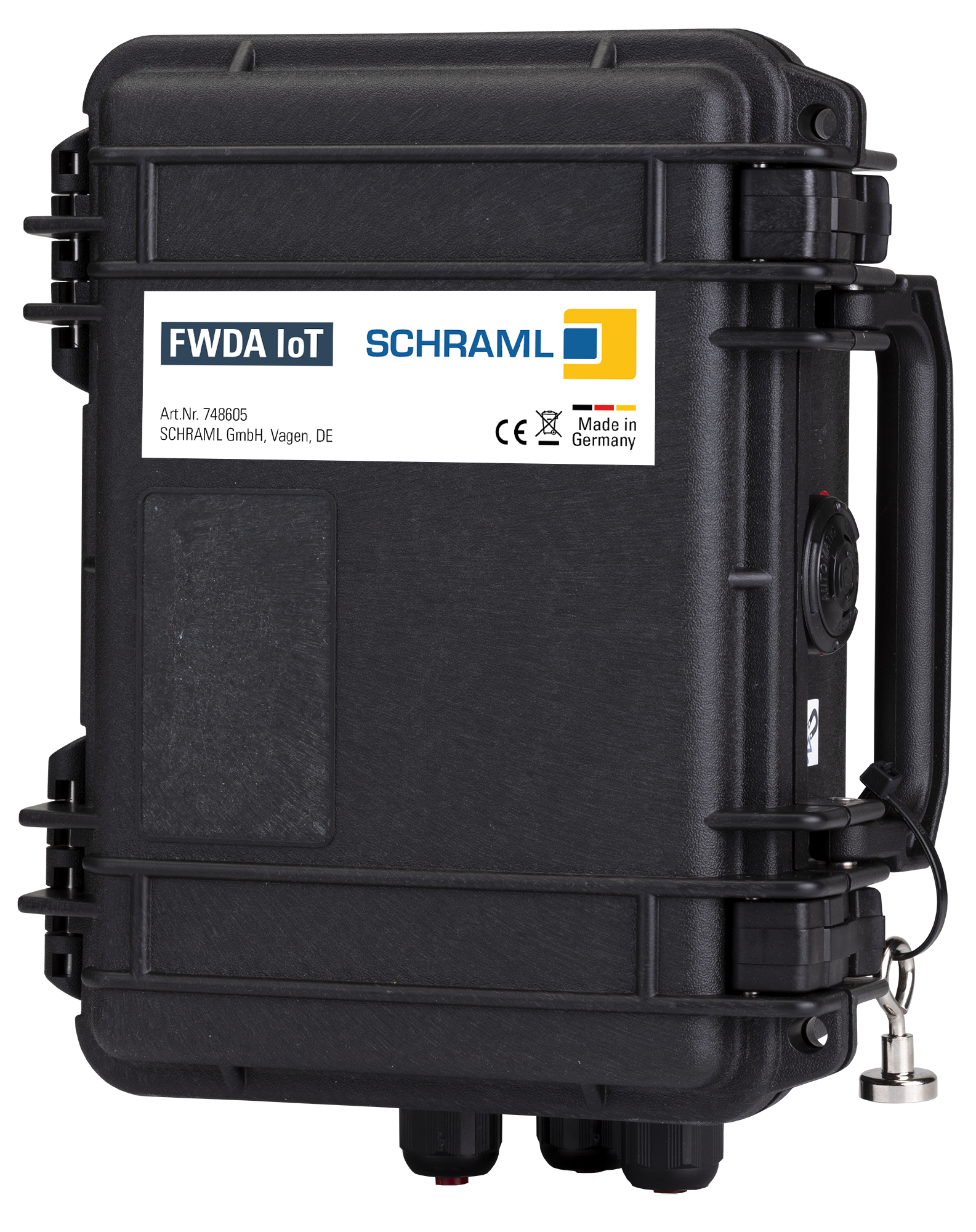

FWDA IoT

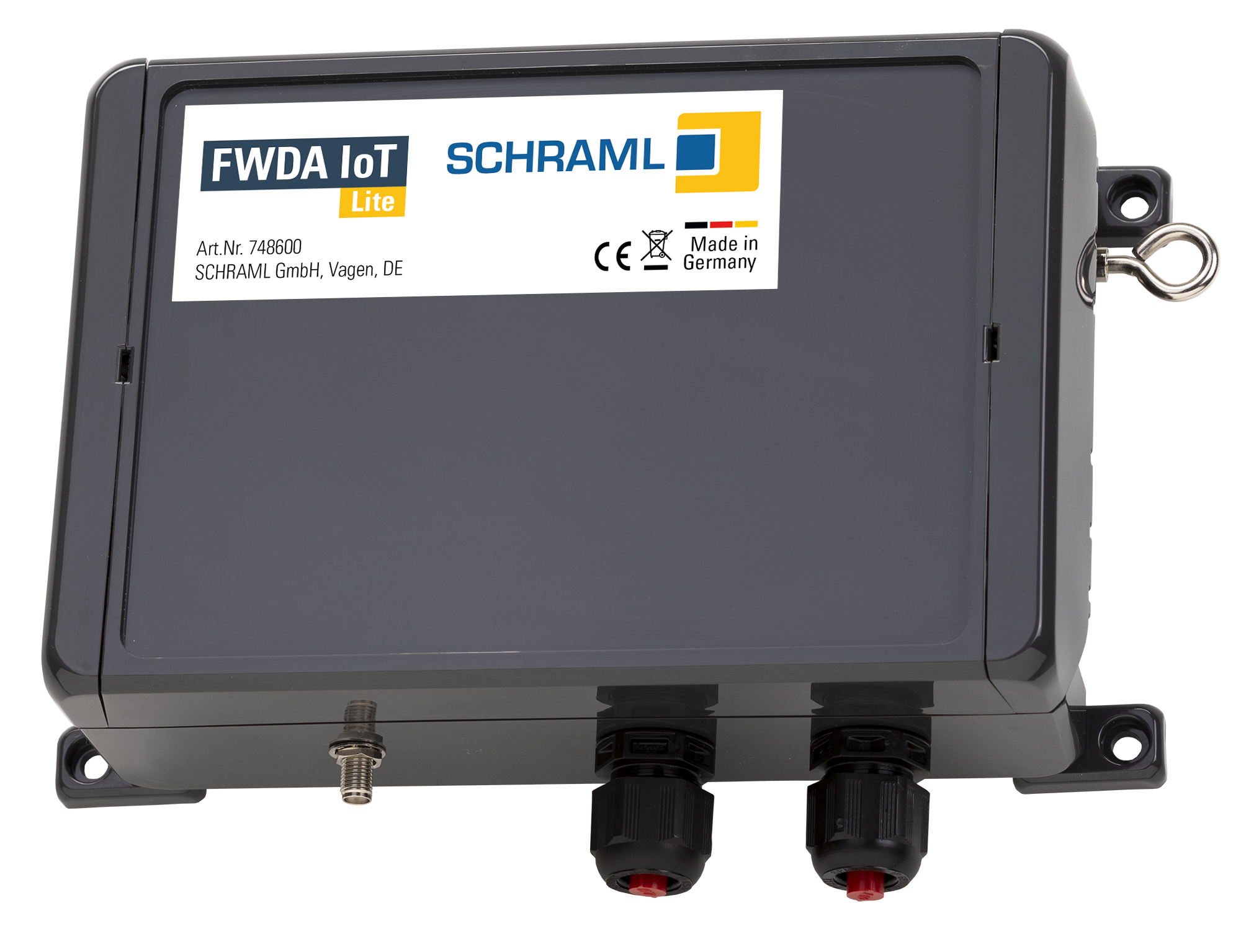

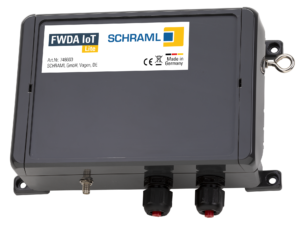

FWDA IoT (Lite)

FWDA IoT

FWDA IoT (Lite)

Datenfernübertragung

LTE-M / NB-IoT integriertes Modem (5G | 4G)
Mini-SIM Karte, eigenständig austauschbar

GNSS (GPS)
Positionsdaten

(ab AQASYS 12)

GNSS (GPS)
Positionsdaten

(ab AQASYS 12)

Stromversorgung

3,6 V 26 Ah Lithium-Batterien für hohe Lebensdauer

CPU

Ultra Low Power CPU

Systemvoraussetzungen

(mind.) AQASYS 11 | SCHRAML Portal | SCHRAML Connector für Fremdsysteme

IT-Sicherheit

TLS-Verschlüsselung | mit geräte- und anlagenspezifischen Zertifikaten

Messwerterfassung

Frei einstellbare Mess- und Archivierungszyklen
zeitzyklisch: 10 Sek – 1h
messwertabhängig: 10 Sek – 15 Min

inklusive Trigger-Modus (z.B. Grenzwert, Störung):
für ereignisgesteuerte und flexible Anpassung des Mess- und Übertragungszyklus

Eingangskanäle

Analogeingänge: max. 12 AE
AE 1-3:
0-22 mA (4-20 mA) | 0-10 V | RS485
AE 4-12: RS485

Digitaleingänge: max. 12 DE / SPS-Zähler
PV 1-4: Impuls, Stör-, Zustandseingang (DE)
| alternativ SPS-Zähler via Modbus RS485,
PV 5-12: als SPS-Zähler via Modbus RS485

Analogeingänge: max. 1 AE
AE 1:
0-22 mA (4-20 mA) | 0-10 V | RS485

Digitaleingänge: max. 4 DE / SPS-Zähler
als Impuls, Stör-, Zustandseingang (DE)
oder SPS-Zähler via RS485

Eingangskanäle

Analogeingänge: max. 12 AE
AE 1-3:
0-22 mA (4-20 mA) | 0-10 V | RS485
AE 4-12: RS485

Digitaleingänge: max. 12 DE / SPS-Zähler
PV 1-4: Impuls, Stör-, Zustandseingang (DE)
| alternativ SPS-Zähler via Modbus RS485,
PV 5-12: als SPS-Zähler via Modbus RS485

Analogeingänge: max. 1 AE
AE 1:
0-22 mA (4-20 mA) | 0-10 V | RS485

Digitaleingänge: max. 4 DE / SPS-Zähler
als Impuls, Stör-, Zustandseingang (DE)
oder SPS-Zähler via RS485

Interner Speicher

Sehr großer Datenspeicher für ca. 700.000 Einträge

Sensoranschluss

0,5-1,5mm², 0,5mm² mit Aderendhülse mit Kunststoffkragen
Sensoranschluss eigenständig möglich

Sensorbestromung

5-18V DC, max. 60 mA

Interne Sensoren

Temperatur, Luftfeuchte, Lichtsensor,
Batteriespannung

Temperatur, Luftfeuchte, Batteriespannung

Interne Sensoren

Temperatur, Luftfeuchte, Lichtsensor,
Batteriespannung

Temperatur, Luftfeuchte, Batteriespannung

Schnittstellen

RS485 (Modbus RTU) – 2 Anschlüsse

Lokaler Gerätezugriff
Basis-Konfiguration

Initiale Konfiguration via Bluetooth (Stations Nr., SIM-Karte, ggf. Modbus),
für Firmwareupdates etc. sowie zur Erneuerung der Zertifikate/Lizenzen

Feinkonfiguration und Anpassungen
(z.B. Skalierung, Grenzwerte, Zyklen) direkt und jederzeit aus der Ferne via AQASYS

Gehäuse

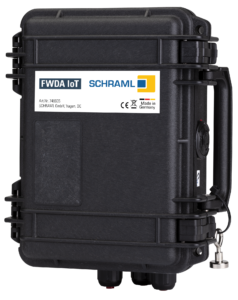

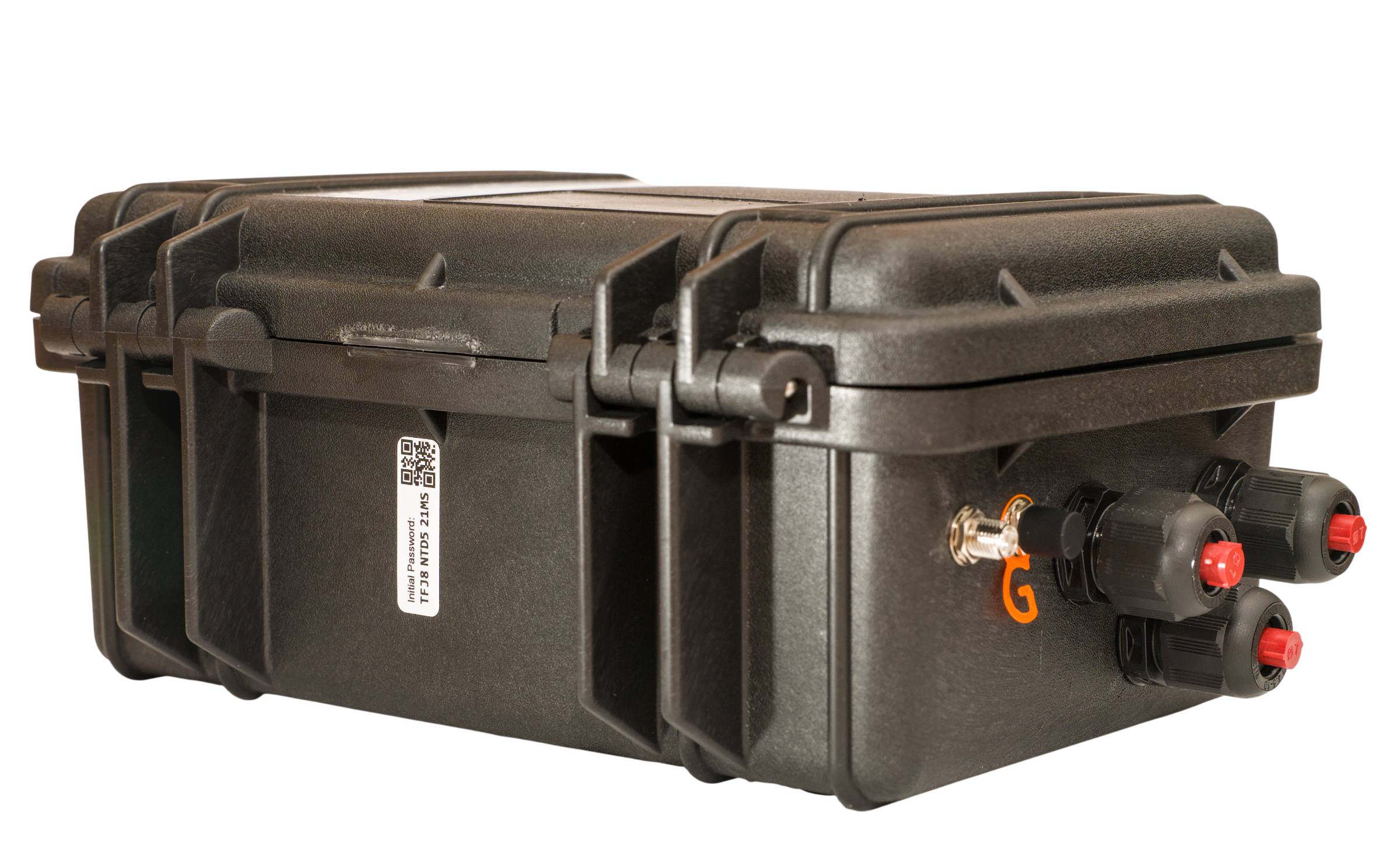

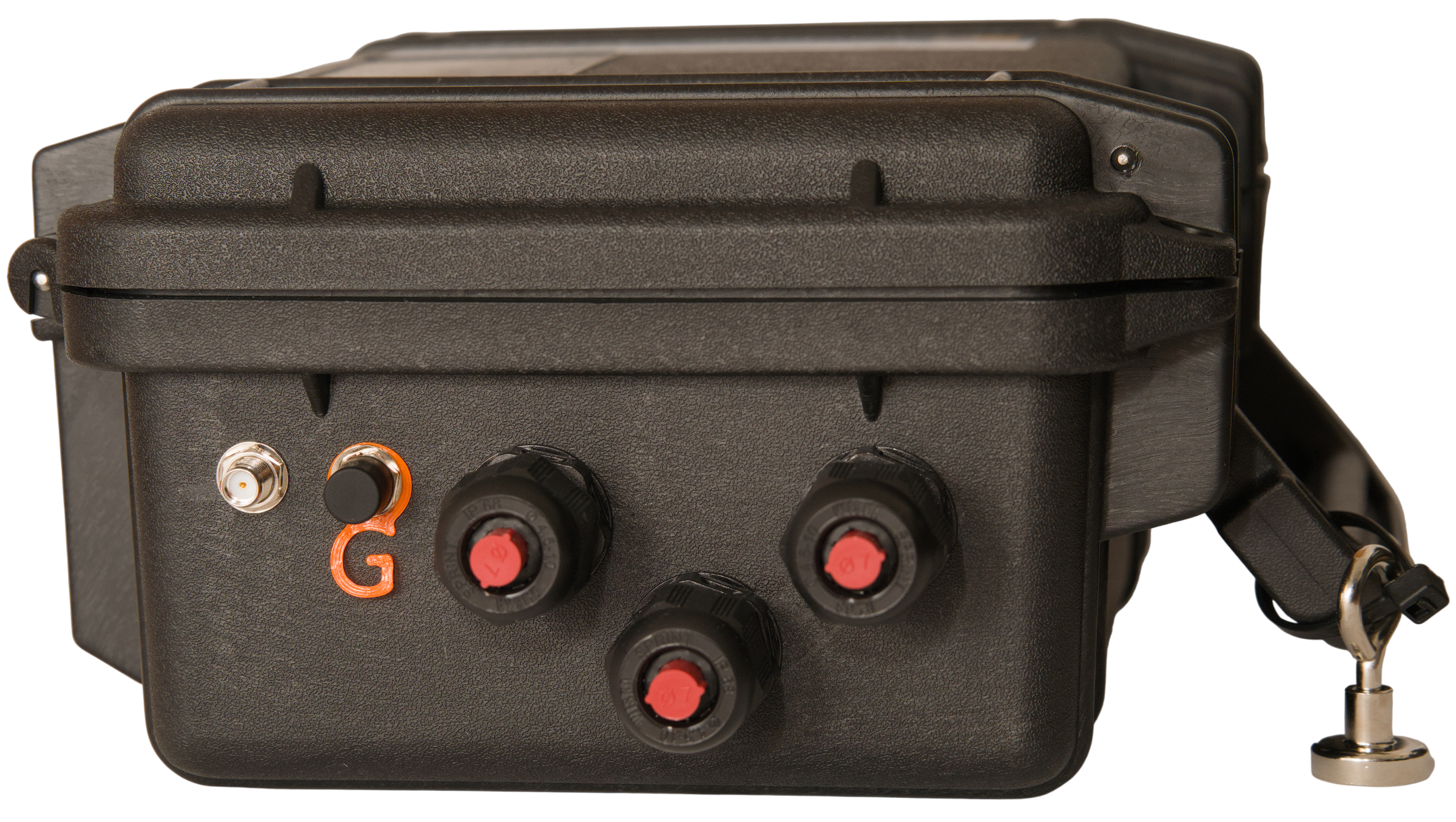

PELI – Pelicase
Polypropylen

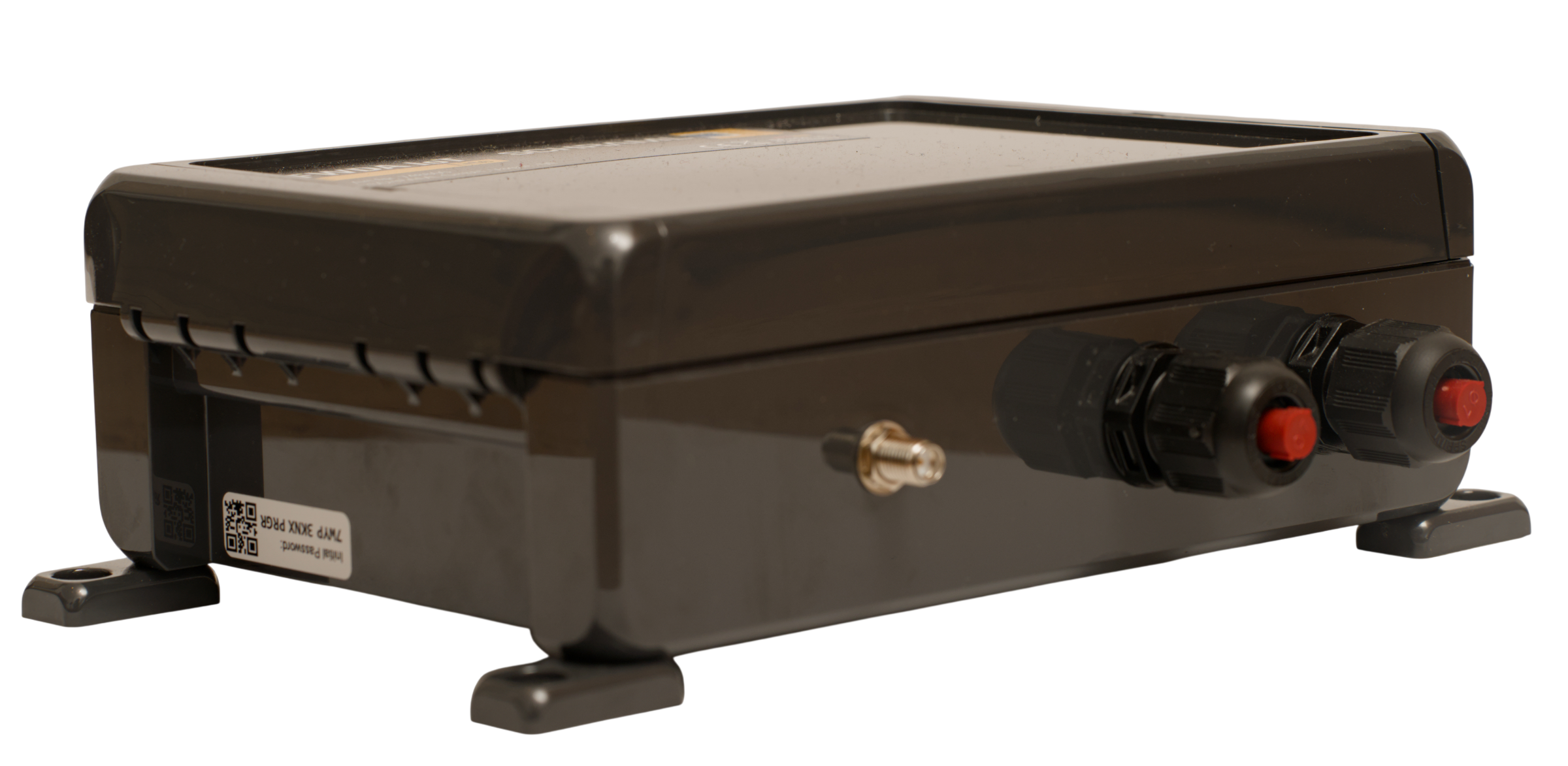

Bopla
Polycarbonat

Gehäuse

PELI – Pelicase
Polypropylen

Bopla
Polycarbonat

IP-Schutz

IP 67

IP 68

IP-Schutz

IP 67

IP 68

Gehäusefunktionen

Integrierter Druckausgleich
eigenständig zu öffnen

Montage | Zubehör

FWDA IoT Wandhalterung
(optional)

Wandbefestigung
(stabile Wandlaschen im Lieferumfang)

Montage | Zubehör

FWDA IoT Wandhalterung
(optional)

Wandbefestigung
(stabile Wandlaschen im Lieferumfang)

Luftfeuchtigkeit

Max. 80% r.F. im Gehäuse | nicht kondensierend (via interner Sensorik überwachbar)

Aussenmaße
(Breite x Höhe x Tiefe in mm)

170 x 213 x 100

191 x 125 x 60
(mit Schraublaschen: Breite 209 oder Höhe 150)

Aussenmaße
(Breite x Höhe x Tiefe in mm)

170 x 213 x 100

191 x 125 x 60
(mit Schraublaschen: Breite 209 oder Höhe 150)

Betriebstemperatur

-20 °C bis +55 °C

DIE ZUKUNFT DER ENERGIEAUTARKEN DATENERFASSUNG!

Mit der FWDA IoT & IoT Lite präsentiert SCHRAML einen Datenlogger für das Monitoring im explosionsgefährdeten Bereich. Leistungsstark, flexibel und bereit für jede Messstelle.
