Die Kläranlage Schwabach erfüllt alle behördlichen Berichtspflichten per Mausklick mit der Betriebstagebuch-Software von SCHRAML mit integrierter DABay-Schnittstelle
Schwabach, September 2016

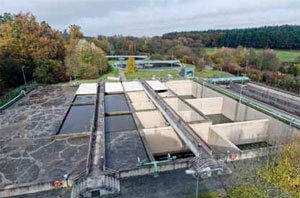

Die Kläranlage der südwestlich von Nürnberg gelegenen Stadt Schwabach zählt mit ca. 4 Millionen Kubikmetern Abwasser pro Jahr und einem über 180 km langen Kanalnetz mit mehr als 5.000 Schachtbauwerken und knapp 40 Sonderbauwerken zu den mittelgroßen Anlagen in Deutschland. Bereits seit Mitte der Neunzigerjahre setzt der Betreiber für die Überwachung und Steuerung der Anlage und des Kanalnetzes die AQASYS Prozessleit- und Fernwirktechnik von SCHRAML ein. Seit langem arbeiten die Schwabacher auch mit dem Betriebstagebuch-Modul von SCHRAML, das dank einer passenden Schnittstelle die relevanten Anlagendaten aus dem AQASYS Prozessleitsystem übernimmt. Alle wichtigen Berichte wie Jahres-, Monatsberichte und Leistungsvergleiche sind damit auf Mausklick verfügbar.
Als das DABay-Portal (Datenverbund Abwasser Bayern) vom Landesamt für Umweltschutz online ging, war die Kläranlage Schwabach bereits Anfang 2014 mit dabei und nutzte den neuen digitalen „Weg“, um die behördlich geforderten Jahresberichte nach EÜV an die Behörde zu schicken. Die BTB DABay-Schnittstelle von AQASYS macht das möglich.
Michaela Jilg, Klärmeisterin in der Kläranlage Schwabach, erinnert sich noch an die Zeiten, in denen lange Listen und Formulare manuell ausgefüllt und verschickt werden mussten. „Mit der automatischen Aufbereitung aller behördlich verlangten Daten aus dem AQASYS Betriebstagebuch in das DABay-Format haben wir sehr viel Zeit sparen können. Außerdem gehören mögliche Fehlerquellen durch das händische Übertragen von Messwerten jetzt der Vergangenheit an“, bestätigt Michaela Jilg.
Michaela Jilg hat die gute Erfahrung gemacht, dass SCHRAML sein Betriebstagebuch stets umgehend an neue oder geänderte Anforderungen seitens Gesetzgeber und/oder Verband anpasst. Dank eines engen Kontakts zu Behörden und dem regen Austausch mit ihren Kunden – viele davon Lehrer in KA-Nachbarschaften – sind die Fachleute von SCHRAML stetig am Puls der Weiterentwicklung.
Software RÜB-Protokollierung zeichnet RÜB-Ereignisse gemäß amtlichen Vorgaben auf
Eine weitere digitale Schnittstelle in AQASYS bringt zusätzlichen Nutzen: Die Ereignisse in den Regenüberlaufbecken (RÜB) im Kanalnetz werden vom AQASYS-Modul RÜB-Protokollierung in regelkonformen Protokollen abgebildet. Die RÜB DABay-Schnittstelle von AQASYS stellt die RÜB-Protokolldaten wiederum passgenau für die Übergabe in das bayerische DABay-Portal zur Verfügung.
Der Arbeitsberg, der sich mit der Erstellung der geforderten Jahresberichte regelmäßig nach Jahreswechseln vor dem Anlagenpersonal auftürmte, ist heute erheblich geschmolzen. Die Mitarbeiter überprüfen nur noch die Vorjahreseinstellungen und ihre Übertragbarkeit auf das anstehende Jahr. Mit wenigen Mausklicks erstellen sie dann die aktuellen Berichte, loggen sich in das DABay-Portal ein und stoßen die Datenübertragung an. Über Neuigkeiten informieren sich die Mitarbeiter der Kläranlage regelmäßig in den BTB-Usertagen von SCHRAML.
Berichte und grafische Auswertungen der Kläranlage Schwabach aus dem AQASYS Betriebstagebuch
| Monats- und Jahresberichte (Jahresberichte mit DABay-Schnittstelle für Anlagen in Bayern) | Normkonforme und flexible Monats- und Jahresberichte inklusive Paralleluntersuchungen, SB/NB-Klassifizierung, EW-Belastung und Vergleichszahlen, Jahresschmutzwassermenge (JSM), Abbaugrade über gewichtetes Frachtmittel, breite Datenbasis für Import in DABay-Portal |
| Monats- und Jahresgrafiken | Grafische Aufbereitung aller im BTB dokumentierten Werte für Monats- und Jahreszeitspannen |
| DWA-Leistungsvergleiche, grünes Blatt | Auswertung der monatlichen Betriebsergebnisse inklusive bundeslandspezifischer Varianten; Neu: Protokoll mit und ohne Vorklärung |
| Fremdwasserprotokoll | Messprotokoll zur Ermittlung und Bewertung des Fremdwassers inklusive bundeslandspezifischer Varianten (Nachtminimum, gleitendes Minimum). Dieses Protokoll dient u.a. als Basis zur Ermittlung der von DABay geforderten Fremdwasserwerte (Nachtminimummethode) |
| Darstellung der Summenhäufigkeit (Perzentile) | Grafische Darstellung der Messwerte gegen ihre Häufigkeit (Summenhäufigkeit nach Groche) mit individueller Darstellung weiterer Perzentilwerte, z.B. für Benchmarking-Studien |
| Leistungsbild | Grafische Auswertung der Eigenüberwachung mit Ein-/Ausblenden der Variablen |
| Niedrig erklärte Werte | Erklärung und Nachweis der Einhaltung niedrig erklärter Werte gem. §4 Abs. 5 AbwAG mit zentraler Speicherung und Dokumentation |

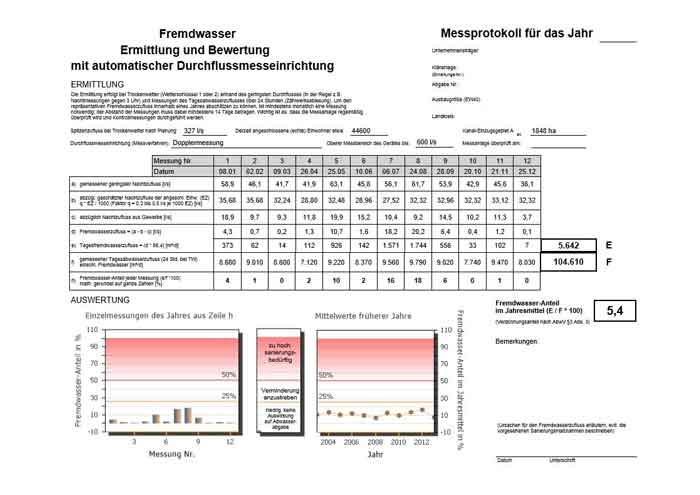

Beispiel eines Fremdwasserberichts aus dem AQASYS Betriebstagebuch

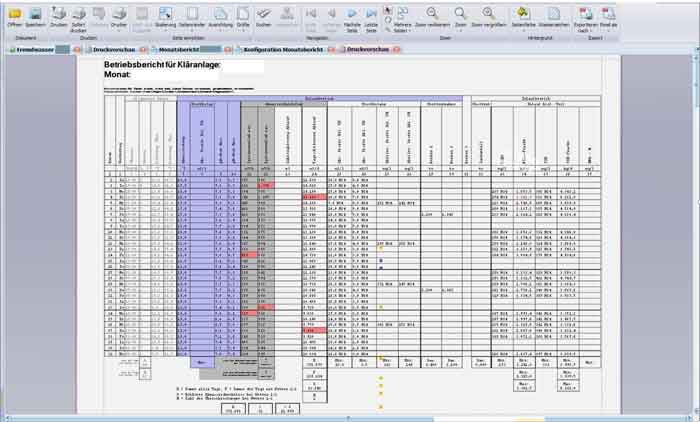

Darstellung eines BTB Monatsberichts am Bildschirm: flexible und einfache Anordnung der Zeilen und Spalten

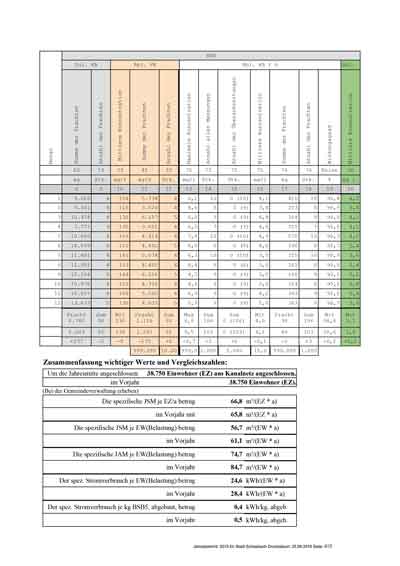

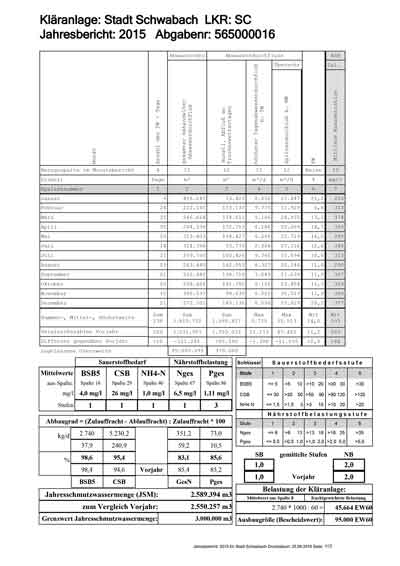

Die ersten beiden Seiten des mit AQASYS BTB erzeugten Jahresberichts 2015 der Schwabacher Kläranlage als Ausdruck: übersichtliche und regelkonforme Aufstellung aller geforderten Werte
Weitere Informationen zum AQASYS Betriebstagebuch
Das Softwaremodul BTB kann als Standalone-Lösung, d.h. mit manueller Dateneingabe oder in Kombination mit dem Prozessleitsystem AQASYS verwendet werden. Im letzteren Fall werden die im Leitsystem erfassten Daten automatisch in das BTB-Modul übernommen und können dort nach Bedarf aufbereitet werden.
Inklusive: BTB DABay für Kläranlagen in Bayern
Die BTB DABay-Exportschnittstelle für die Online-Übergabe der Daten über eine XML-Schnittstelle in das bayerische DABay-Portal ist im BTB Softwaremodul automatisch mit enthalten.
