ATEX-Paket Neckargemünd

Optimale Kanalnetzbewirtschaftung auch an RÜ-Bauwerken ohne Strom

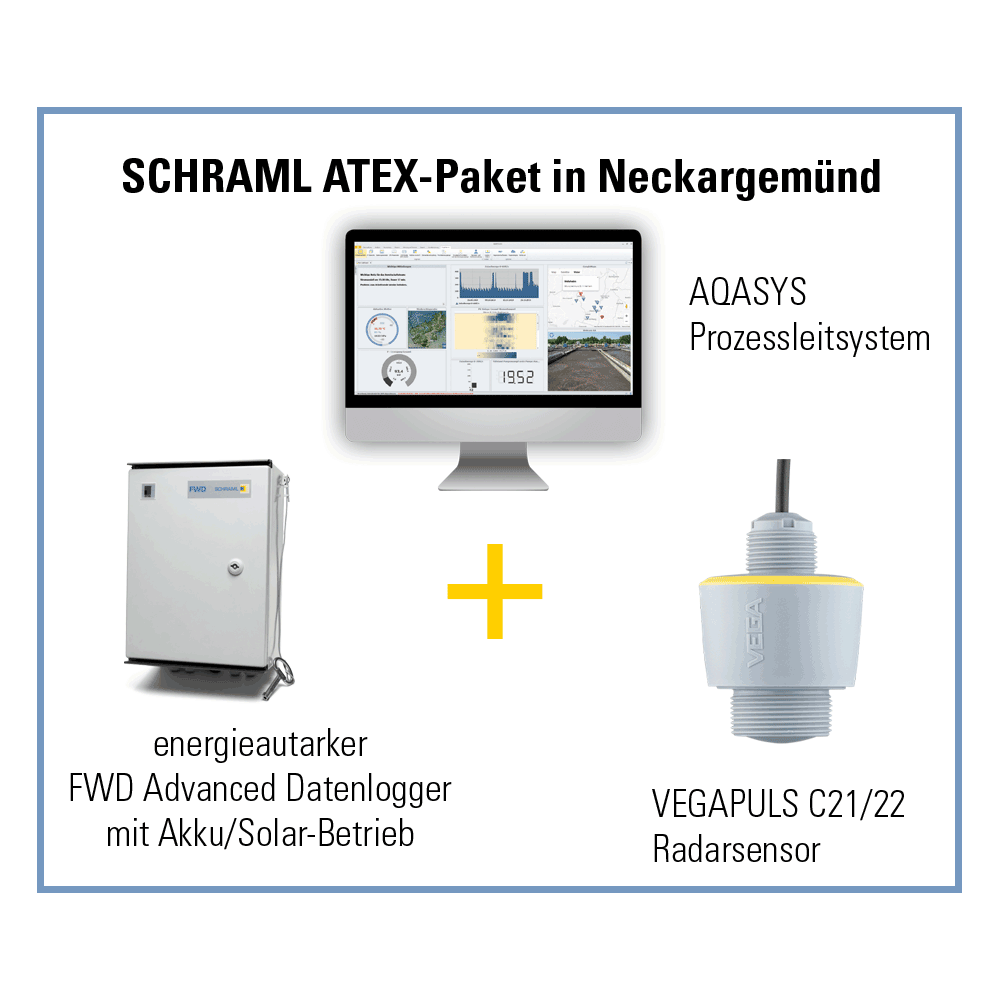

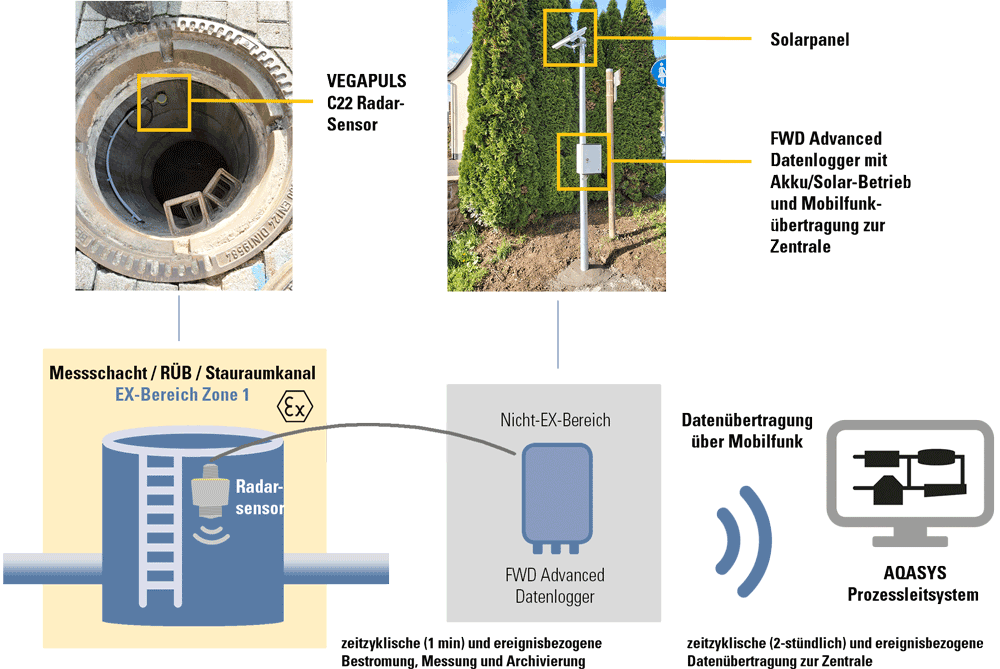

Die Stadt Neckargemünd stand wie viele Kanalnetzbetreiber vor der Aufgabe, RÜB messtechnisch zu überwachen. Und das an Standorten, an denen es keine Stromversorgung gibt. Wie so oft im Kanal war auch hier die Anforderung, die Messung in der Ex-Zone 1 vorzunehmen. Mit dem neuen SCHRAML ATEX-Paket haben wir den Neckargemündern die passgenaue Lösung geliefert: einen SCHRAML FWD Advanced Datenlogger (Batterie oder Solar) mit einem vergussgekapselten Radarsensor von VEGA, der ohne Barriere direkt im RÜB in der Ex-Zone 1 verbaut werden kann.

Der Datenlogger bestromt den Sensor und überträgt die Messwerte via LTE oder LoRaWAN ins AQASYS Leitsystem zur Analyse und Protokollierung.

Gemessen und übertragen wird in Zeitzyklen und Trigger-gesteuert.

Details zum SCHRAML ATEX-Paket finden Sie hier.

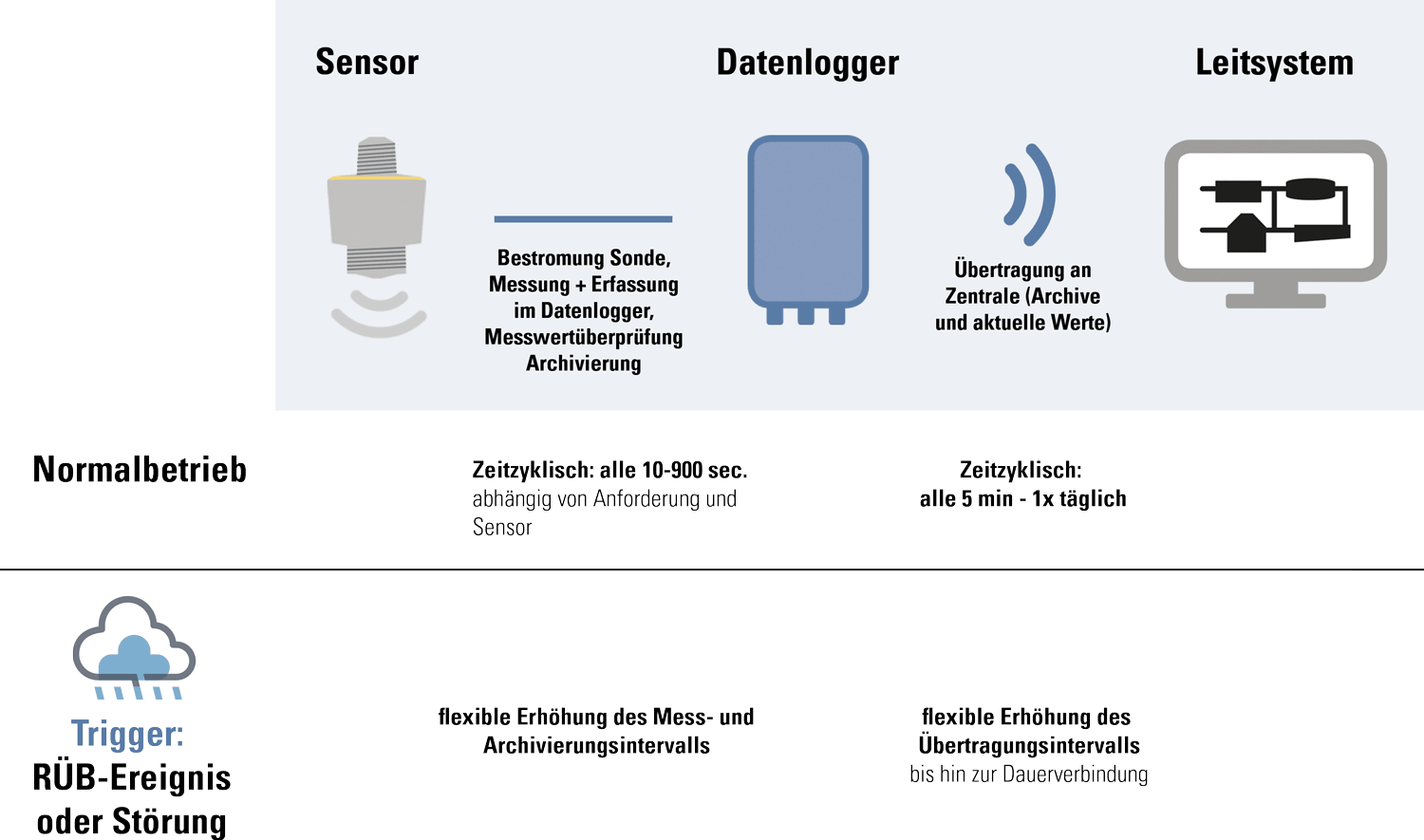

Trigger-Steuerung - genau wissen, was vor Ort los ist

Was bedeutet Trigger-Steuerung? Mit dieser neuen Funktion für unsere energieautarken Datenlogger werden RÜB-Ereignisse in der Zeit ihres Auftretens sehr engmaschig aufgezeichnet, archiviert und an die Zentrale gemeldet. Damit Sie in der Zentrale Ihr Kanalnetz "im Ernstfall" genau beobachten und intelligent steuern können.

Im Normalfall initiieren batterie- oder solar-betriebene Datenlogger Messungen circa jede Viertelstunde und archivieren und übertragen sie einmal bzw. wenige Male am Tag an das zentrale Leitsystem. Das spart Energie und reicht in den allermeisten Fällen aus, um RÜB zuverlässig zu überwachen. Im Ereignisfall, also bei Auftreten einer Störung oder bei einer Grenzwertüberschreitung, kommt es allerdings auf genaue Daten an. Hier greift die Trigger-Steuerung: Erfasst der Datenlogger bei einer regulären Messung eine Grenzwertüberschreitung oder einen Störfall, kann das Mess- und Archivierungsintervall viel engmaschiger eingestellt werden. Gleiches gilt für das Übertragungsintervall zur Zentrale, das je nach Bedarf auf bis zu mehrmals stündlich bzw. sogar bis zu einer Dauerverbindung "runtergeschraubt" werden kann. So können Sie mit der Triggersteuerung genau sehen, was in einem RÜB-Ereignisfall, also bei Starkregen, an Ihren Messstellen im Kanalnetz passiert.

Die Trigger-Steuerung wird komfortabel direkt im AQASYS Leitsystem eingestellt und kann jederzeit flexibel geändert werden.
